Коробки взрывозащищенные Exe серии КСВП6 РК-Люкс

Внешний вид и габаритные размеры

Внешний вид взрывозащищенной коробки Exe серии КСВП6Взрывозащищенная коробка Exe серии КСВП6
Габаритные размеры взрывозащищенной коробки Exe серии КСВП6



















*Маркировка «A, B, C, D» на чертеже служит для пояснения расположения кабельных вводов при заказе, на серийных изделиях отсутствует.

Назначение

Коробка взрывозащищенная предназначена для соединения и разветвления бронированных и не бронированных кабелей с оболочкой круглого сечения с медными или алюминиевыми жилами в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности.

Особенности конструкции

  • Взрывозащищенность коробок обеспечивается защитой вида “е” выполнением их конструкции в соответствии с требованиями ГОСТ 60079. Защита вида “е” достигается за счет обеспечения степени защиты корпуса коробки от внешних воздействий не ниже — IP66, выбора путей утечки и электрических зазоров между зажимами клеммных колодок, а также электроизоляционных материалов, удовлетворяющих требованиям ГОСТ 60079.
  • Взрывозащищенные коробки КСВП6 выполнены в виде прямоугольного корпуса с крышкой, изготовлены из полиэстера, армированного длинным стекловолокном, химически стойкого по отношению к рабочим средам и устойчивого к УФ излучению.

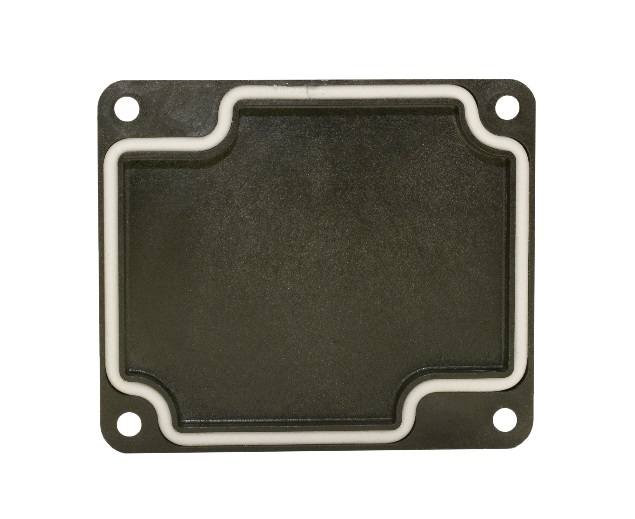

  • Система уплотнения взрывозащищенных коробок серии КСВП6 имеет углубление и буртик, в которых уплотнитель защищен от воздействия окружающей среды.
  • Установочные отверстия, находящиеся в пределах периметра коробки, расположены таким образом, что они не связаны ни с лабиринтной системой уплотнения, ни с крепежными болтами крышки.

Таблица выбора светильников

Маркировки и количество устанавливаемых кабельных вводов и зажимных устройств
Сторона М16 Exe по кабелю от 4 до 9 мм М25 Exe по кабелю от 10 до 17 мм Колодка быстрозажимная WAGO двухрядная шестиконтактная Винтовая колодка двурядная трехконтактная *
A 2 1 1 (на коробку) 1 (на коробку)
B 1 1 1 (на коробку) 1 (на коробку)
C 2 1 1 (на коробку) 1 (на коробку)
D 1 1 1 (на коробку) 1 (на коробку)

* По специальному заказу и согласованию с заказчиком возможна установка иных зажимных устройств, при условии соответствия габаритного размера и сохранения обеспечения средств взрывозащиты.

Структура условного обозначения

КСВП6 РК-Люкс 1ExeIIСT6 GbX / (X1)х(X2) (X3) / (X4) IP66 УХЛ1

КСВП6 – коробка соединительная взрывозащищённаяповышенной надежности против взрыва.

Маркировка взрывозащиты согласно ГОСТу: 1ExeIIСT6GbX.

X1. Тип кабельного ввода

X2. Количество кабельных вводов

X3. Сторона установки кабельного ввода: А, B, C, D

  • X4. Комплектация колодками

WAGOEx — Колодка быстрозажимная WAGOдвухрядная шестиконтактная.

Винт 3х2 — Винтовая колодка двухрядная трехконтактная.

Степень защиты: IP66.

Климатическое исполнение: УХЛ1.

Пример записи коробки соединительной взрывозащищённой повышенной надежности против взрыват. м. РК-Люкс со взрывозащитой уровня 1ExeIIСT6 Gb Xс одним кабельным вводом М25Exе на сторонеA, с одним кабельным вводом М25Exе на сторонеB, с одним кабельным вводом М25Exе на сторонеC, cколодкой быстрозажимной WAGO двухрядной шестиконтактной климатического исполнения и категории размещения УХЛ1, степени защиты от внешних воздействий IP66:

КСВП6 РК-Люкс 1ExeIIСT6 Gb X / М25 Exех 1 А / М25 Exех 1 В / М25 Exех 1 С /WAGO ExIP66 УХЛ1

Электротехнические параметры

Напряжение, В До 600
Коммутируемый ток, А Не более 32
Диаметр подводимого кабеля 4-17мм
Сечение подсоединяемых жил 1-2,5 мм² для клеммы WAGO

1-6 мм² для  колодки винтовой

Степень защиты IP66
Маркировка взрывозащиты 1ExeIIСT6GbХ
Климатическое исполнение УХЛ1
Масса, кг, не более 0,2
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Температура эксплуатации от -60°С до +60°С

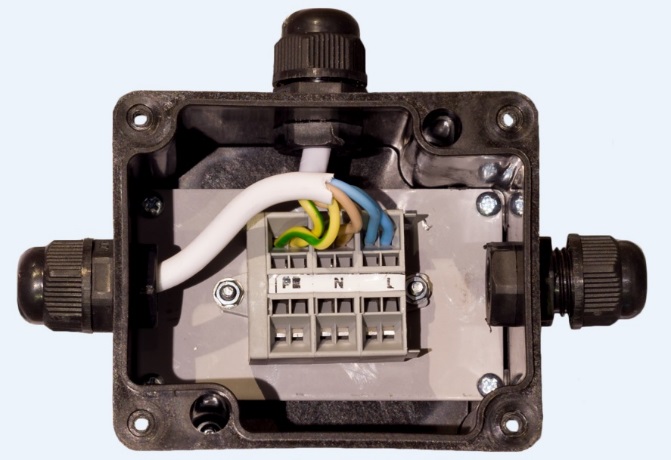

Варианты креплений и подключения светильников

С установленными кабельными вводами М25 Exe

С установленными кабельными вводами М25 Exe

С установленными кабельными вводами М16 Exe

С установленными кабельными вводами М16 Exe

Комплектность поставки

  • Коробки серии КСВП6 могут поставляться в разных вариантах: с установкой различных клеммных колодок, с кабельными вводами по спецификации заказчика.
