Светильники серии СКУ 38 10 Вт — 100 Вт 2ExnRIIСT6 Gb РК-Люкс

Внешний вид и габаритные размеры

Внешний вид СКУ 38 10 Вт — 100 Вт 2ExnRIIСT6 Gb РК-Люкс   Габаритные размеры светильника светодиодного общепромышленного СКУ 38 10 Вт - 100 Вт и взрывозащищенного СКУ 38 10 Вт - 100 Вт 2ExnRIIСT6 Gb РК-Люкс

Назначение

Светодиодные светильники СКУ-38 предназначены для общего освещения невзрывоопасных зон наземных строений и открытых площадок, а также для стационарной установки на промышленных предприятиях, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты. Преимуществом светильников данного типа является высокая светоотдача, долговечность и виброустойчивость.

Особенности конструкции

  • Конструктивно светильник состоит из двух независимых систем термостатирования: отделения драйвера и отделения источника света. Такая конструкция обеспечивает эффективный теплоотвод в процессе эксплуатации.
  • Корпус изготовлен из анодированного алюминиевого профиля со стеклом из противоударного оптического поликарбоната.
  • Конструкция данной серии светильников обеспечивает универсальность установки: монтаж светильников производится на ровную горизонтальную или вертикальную поверхность. Местом установки может служить поверхность потолка, стены, колонны, столбы, трос и т. п.
  • Светильник подключается к питанию с помощью клеммных зажимов, расположенных в распределительной коробке (с уровнем взрывозащиты 1ЕхеIIСT6 в случае взрывозащищенного исполнения).
  • В качестве источника света используются светодиоды ведущих производителей таких как LG-Innotek, Osram, Samsung цветовых температур от 3200 К до 6500 К.
  • Светильник может оснащаться вторичной оптикой, по требованию заказчика.

Таблица выбора светильников

Модель Мощность, Вт Световой поток, Лм** Длина светильника  L, мм Масса, кг
СКУ 38-020 20 2400 250 1,6
СКУ 38-040 40 4800 450 2,8
СКУ 38-060 60 7200 650 3,6
СКУ 38-080 80 9600 850 4,7
СКУ 38-100 100 12000 1050 5,9

* Допустим заказ светодиодных светильников нестандартной мощности, например СКУ38 44 Вт, при этом возможен шаг мощности в 1 Вт. Технические параметры предоставляются по запросу.

** Значение светового потока и мощности может отличаться на 5%.

Структура условного обозначения

СКУ 38-(Х1)-012 (X2) РК-Люкс (X3) (Х4) IP67 УХЛ1(X5)

СКУ 38– Светильник со светодиодным источником света комбинированный универсальный

  • Х1. Мощность применяемого источника света, 20 – 100 Вт

Тип балласта: 012 – светильник со стандартным драйвером;

  • Х2. Исполнение светильника (при отсутствии указания маркировки взрывозащиты, светильник общепромышленного исполнения):

2ExnRIIСT6Gb – взрывозащищенное исполнение.

  • Х3. Тип вводного отделения (транзитное или тупиковое, консольное крепление предполагает только тупиковое исполнение):

Р – тупиковое вводное отделение (один кабельный ввод),

Д – транзитное вводное отделение (два кабельных ввода).

X4.  Вариант крепления:

С – на серьгу,

К – на консольное крепление,

П – на поворотный подвес.

Степень защиты: IP67.

Климатическое исполнение: УХЛ1.

X5. Тип кривой силы света (если не указано светильник имеет косинусную КСС):

К – концентрированная,

Г – глубокая,

Д – косинусная,

Ш – широкая,

Л – полуширокая.

Пример записи светильника со светодиодным источником света комбинированного универсального мощностью 40 Вт со взрывозащитой 2ExnRIIСT6Gb крепление на поворотном подвесе с тупиковым кабельным вводом, климатического исполнения и категории размещения УХЛ1, степени защиты от внешних воздействий IP67 с косинусной КСС:

СКУ3840-0122ExnRIIСT6Gb РК-Люкс Р ПIP67 УХЛ1

Электротехнические параметры

Напряжение питания: 100– 300 В, 50Гц±5%
Сos φ, не ниже ≥0,98
Пульсация светового потока не более 0,1%
Срок службы драйвера не менее 100 000 часов
Цветовой индекс, Ra >80
Диаметр подводимого кабеля Кабельный ввод М12: 4-7 мм

Кабельный ввод М25: 13 — 18 мм**

Кабельный ввод М32:18 — 25 мм**

Сечение подсоединяемых жил 3 х 1-2,5 мм²
Маркировка взрывозащиты* 2ExnRIIСT6 Gb
Уровень пылевлагозащиты IP67
Климатическое исполнение УХЛ1
Масса, кг, не более 5,9
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Температура эксплуатации от -60°С до +60°С

* Для взрывозащищенного исполнения светильника.

** Установка кабельных вводов М25 и М32 несовместима с консольным типом крепления.

Примеры кривых сил света

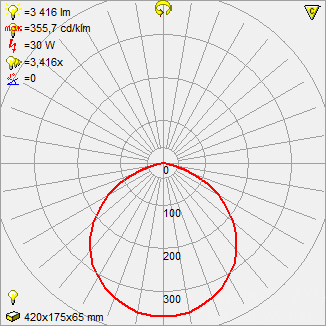

Светильник СКУ 38-30-012

Светильник СКУ 38-30-012

Светильник СКУ 38-40-012

Светильник СКУ 38-40-012

















Светильник СКУ 38-90-012

Светильник СКУ 38-90-012















Варианты креплений и подключения светильников

На серьгу с тупиковым вводным отделением (С)

На серьгу с тупиковым вводным отделением (С)

На консольное крепление с тупиковым вводным отделением (К)

На консольное крепление с тупиковым вводным отделением (К)

На поворотный подвес с тупиковым вводным отделением (П)

На поворотный подвес с тупиковым вводным отделением (П)

На поворотный подвес с тупиковым вводным отделением (П)

Комплектность поставки

Светильник поставляется в комплекте с выбранным видом крепления и в зависимости от необходимого типа подключения (тупикового или транзитного) комплектуется одним или двумя стандартными кабельными вводами типа M12 во вводном отделении.

Имеется возможность изготовления светильника с кабельными вводами для кабеля большого сечения (кроме светильников с креплением консольного типа). В этом случае, при заказе, маркировка нестандартного кабельного ввода прописывается отдельно после условного обозначения светильника. Пример условного обозначения:

  • М25 – кабельный ввод под кабель с сечением 13 — 18 мм.
  • М32 – кабельный ввод под кабель с сечением 18 — 25 мм.

Если маркировка кабельного ввода не прописана, то устанавливается один или два кабельных ввода М12.

При заказе светильника без указания типа крепления и типа подключения нужно учитывать, что светильник будет снабжен двумя болтами М8 в верхнем пазе для крепления на монтажный профиль и одним стандартным кабельным вводом.
