Светильники серии СКУ 38 120 Вт — 300 Вт 2ExnRIIСT6 Gb РК-Люкс

Внешний вид и габаритные размеры

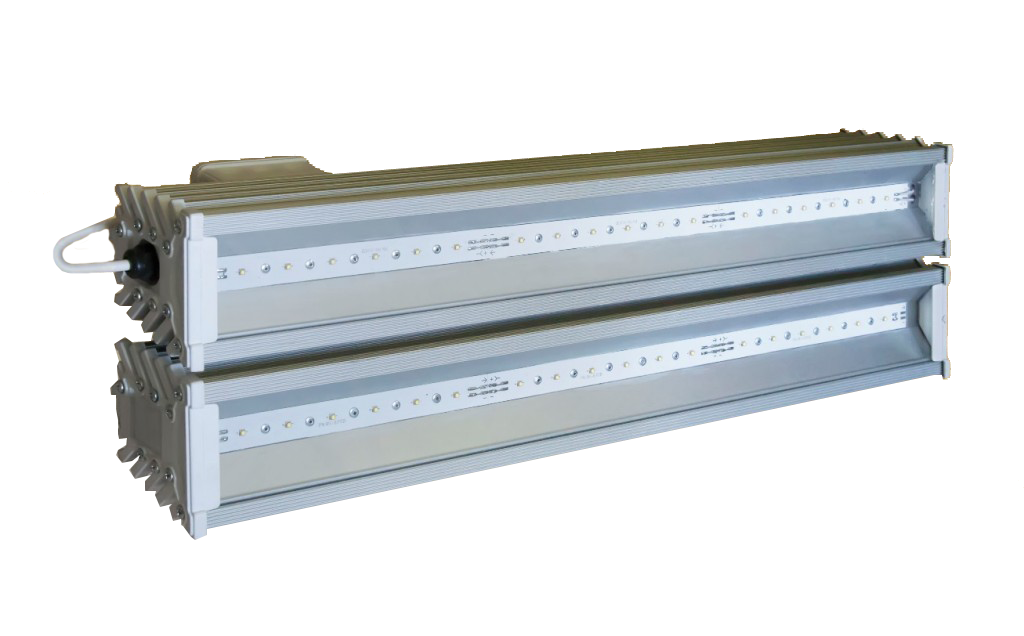

Внешний вид СКУ 38 120 Вт — 200 Вт 2ExnRIIСT6 Gb РК-Люкс Внешний вид СКУ 38 240 Вт — 300 Вт 2ExnRIIСT6 Gb РК-Люкс

Габаритные размеры СКУ-38 240-300 Вт

Рисунок 1. Габаритные размеры СКУ-38 240-300 Вт

Габаритные размеры СКУ-38 120-200 Вт

Рисунок 2. Габаритные размеры СКУ-38 120-200 Вт

Назначение

Светодиодные светильники СКУ-38 предназначены для общего освещения невзрывоопасных зон наземных строений и открытых площадок, а также для стационарной установки на промышленных предприятиях, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты. Преимуществом светильников данного типа является высокая светоотдача, долговечность и виброустойчивость.

Особенности конструкции

  • Конструктивно светильник состоит из двух независимых систем термостатирования: отделения драйвера и отделения источника света. Такая конструкция обеспечивает эффективный теплоотвод в процессе эксплуатации.
  • Корпус изготовлен из анодированного алюминиевого профиля со стеклом из противоударного оптического поликарбоната.
  • Светильники СКУ 38 120 Вт, 160 Вт, 200 Вт состоят из двух соединенных между собой модулей (Рис.1), светильники СКУ 38 240 Вт и 300 Вт – из трех (Рис. 2).
  • Конструкция данной серии светильников обеспечивает универсальность установки: монтаж светильников производится на ровную горизонтальную или вертикальную поверхность. Местом установки может служить поверхность потолка, стены, колонны, столбы, трос и т.п.
  • Светильник подключается к питанию с помощью клеммных зажимов, расположенных в распределительной коробке (с уровнем взрывозащиты 1ЕхеIIСT6 в случае взрывозащищенного исполнения).
  • В качестве источника света используются светодиоды ведущих производителей таких как LG-Innotek, Osram, Samsung цветовых температур от 3200К до 6500К.
  • Светильник может оснащаться вторичной оптикой, по требованию заказчика.

Таблица выбора светильников

Модель Мощность, Вт* Световой поток, Лм** Длина светильника  L, мм Масса, кг
СКУ 38-120 120* 14400 650 7,5
СКУ 38-160 160 19200 850 9,7
СКУ 38-200 200 24000 1050 12,5
СКУ 38-240 240 28800 850 14,4
СКУ 38-300 300 36000 1050 17,6

* Допустим заказ светодиодных светильников нестандартной мощности, например СКУ132 Вт, при этом возможен шаг мощности в 1 Вт. Технические параметры предоставляются по запросу.

** Значение светового потока и мощности может отличаться на 5%.

Структура условного обозначения

СКУ 38-(Х1)-012 РК-Люкс (X2) (X3) (X4) IP67 УХЛ1 (X5)

СКУ 38 – Светильник со светодиодным источником света комбинированный универсальный.

  • Х1. Мощность применяемого источника света,120 – 300 Вт.

Тип балласта: 012 – светильник со стандартным драйвером;

  • Х2. Исполнение светильника (при отсутствии указания маркировки взрывозащиты, светильник общепромышленного исполнения):

2ExnRIIСT6Gb –взрывозащищенное исполнение.

  • Х3. Тип вводного отделения (транзитное или тупиковое, консольное крепление предполагает только тупиковое исполнение):

Р – тупиковое вводное отделение (один кабельный ввод),

Д – транзитное вводное отделение (два кабельных ввода).

  • Х4. Вариант крепления:

С – на серьгу,

К – на консольное крепление,

П – на поворотный подвес.

Степень защиты: IP67.

Климатическое исполнение: УХЛ1.

  • Х5. Тип кривой силы света (если не указано светильник имеет косинусную КСС):

К – концентрированная,

Г – глубокая,

Д – косинусная,

Ш – широкая,

Л – полуширокая.

Пример записи cветильника со светодиодным источником света комбинированного универсального мощностью 160 Вт под входное напряжение 100 – 300 В со взрывозащитой 2ExnRIIСT6Gb на консольном креплении с тупиковым кабельным вводом, климатического исполнения и категории размещения УХЛ1, степени защиты от внешних воздействий IP67 с косинусной КСС:

СКУ 38160-012 2ExnRIIСT6Gb РК-Люкс Р КIP67 УХЛ 1

Электротехнические параметры

Напряжение питания: 100 – 300 В, 50Гц±5%
Сos φ, не ниже ≥0,98
Пульсация светового потока не более 0,1%
Срок службы драйвера не менее 100 000 часов
Цветовой индекс, Ra >80
Диаметр подводимого кабеля Кабельный ввод М12: 4-7 мм

Кабельный ввод М25: 13 — 18 мм**

Кабельный ввод М32: 18 — 25 мм**

Сечение подсоединяемых жил 3 х 1-2,5 мм²
Маркировка взрывозащиты 2ExnRIIСT6 Gb
Уровень пылевлагозащиты IP67
Климатическое исполнение УХЛ1
Масса, кг, не более 17,6
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Температура эксплуатации от -60°С до +60°С

* Для взрывозащищенного исполнения светильника.

** Установка кабельных вводов М25 и М32 несовместима с консольным типом крепления.

Примеры кривых сил света

Светильник СКУ 38-200

Светильник СКУ 38-200

Светильник СКУ 38-240

Светильник СКУ 38-240

















Варианты креплений и подключения светильников

На серьгу с тупиковым вводным отделением (С)

На серьгу с тупиковым вводным отделением (С)

На серьгу с тупиковым вводным отделением (С)

На серьгу с тупиковым вводным отделением (С)

На консольное крепление с тупиковым вводным отделением (К)

На консольное крепление с тупиковым вводным отделением (К)

На консольное крепление с тупиковым вводным отделением (К)

На консольное крепление с тупиковым вводным отделением (К)

На поворотный подвес с тупиковым вводным отделением (П)

На поворотный подвес с тупиковым вводным отделением (П)

На поворотный подвес с тупиковым вводным отделением (П)

На поворотный подвес с тупиковым вводным отделением (П)



Комплектность поставки

Светильник поставляется в комплекте с выбранным видом крепления и в зависимости от необходимого типа подключения (тупикового или транзитного) комплектуется одним или двумя стандартными кабельными вводами типа M12 во вводном отделении.

Имеется возможность изготовления светильника с кабельными вводами для кабеля большого сечения (кроме светильников с креплением консольного типа). В этом случае, при заказе, маркировка нестандартного кабельного ввода прописывается отдельно после условного обозначения светильника. Пример условного обозначения:

  • М25 – кабельный ввод под кабель с сечением 13 — 18 мм.
  • М32 – кабельный ввод под кабель с сечением 18 — 25 мм.

Если маркировка кабельного ввода не прописана, то устанавливается один или два кабельных ввода М12.

При заказе светильника без указания типа крепления и типа подключения нужно учитывать, что светильник будет снабжен двумя болтами М8 в верхнем пазе для крепления на монтажный профиль и одним стандартным кабельным вводом.
