Светильники серии СКУ 39 10 Вт — 150 Вт 2ExnRIIСT6 РК-Люкс

Внешний вид и габаритные размеры

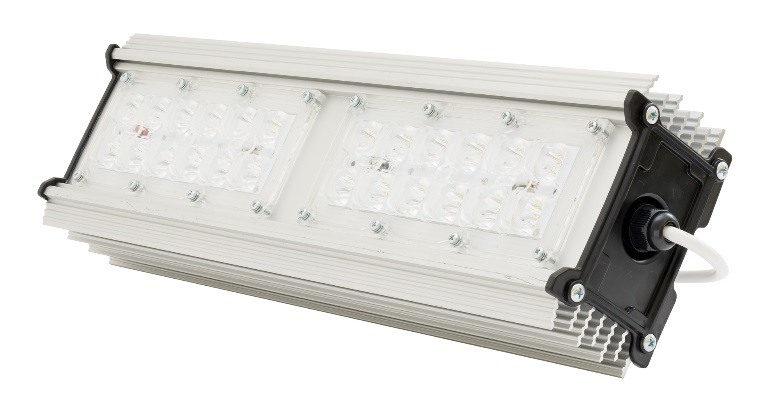

Внешний вид светодиодного светильника СКУ-39  Внешний вид светодиодного светильника СКУ-39









Габаритные размеры светодиодного светильника СКУ-39

Назначение

Светодиодные светильники СКУ-39 предназначены для общего освещения невзрывоопасных зон наземных строений и открытых площадок, а также для стационарной установки на промышленных предприятиях, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты. Преимуществом светильников данного типа является высокая светоотдача, долговечность и виброустойчивость.

Особенности конструкции

  • Конструктивно светильник состоит из двух электрически независимых отделения: отделения драйвера и отделения источника света. Такая конструкция обеспечивает эффективный теплоотвод в процессе эксплуатации.
  • Корпус изготовлен из анодированного алюминиевого профиля с линзой из противоударного оптического поликарбоната с высоким процентом светопропускания (до 95%) и уровнем пылевлагозащиты IP67.
  • Конструкция данной серии светильников обеспечивает универсальность установки: монтаж светильников производится на ровную горизонтальную или вертикальную поверхность. Местом установки может служить поверхность потолка, стены, колонны, столбы, трос и т.п.
  • Светильник подключается к питанию с помощью клеммных зажимов, расположенных в распределительной коробке (с уровнем взрывозащиты 1ЕхеIIСT6 в случае взрывозащищенного исполнения).
  • В качестве источника света используются светодиоды ведущих производителей таких как LG-Innotek, Osram, Samsung цветовых температур от 3200 К до 6500 К.

Таблица выбора светильников

Модель Потребляемая

мощность, Вт*

Световой поток, Лм** Длина светильника  L, мм Масса, кг
СКУ 39-010 10 1200 316 1,4
СКУ 39-040 40 4800 316 1,4
СКУ 39-060 60 7200 416 2,1
СКУ 39-070 70 8400 416 2,1
СКУ 39-080 80 9600 816 4,0
СКУ 39-120 120 14400 816 4,0
СКУ 39-150 150 18000 816 4,0

**Значение светового потока и мощности может отличаться на 5%.* Допустим заказ светодиодных светильников нестандартной мощности, например СКУ 64 Вт, при этом возможен шаг мощности в 1 Вт. Технические параметры предоставляются по запросу.

Структура условного обозначения

СКУ 39-(Х1)-012 РК-Люкс (X2) (X3) (Х4) IP67 УХЛ1 (Х5)

СКУ 39 – Светильник со светодиодным источником света комбинированный универсальный серия 39

  • Х1. Мощность применяемого источника света, 10 – 150 Вт.

Тип балласта: 012 – светильник со стандартным драйвером.

  • X2. Исполнение светильника (при отсутствии указания маркировки взрывозащиты, светильник общепромышленного исполнения):

2ExnRIIСT6 –взрывозащищенное исполнение.

  • X3. Тип вводного отделения (транзитное или тупиковое, консольное крепление предполагает только тупиковое исполнение):

Р – тупиковое вводное отделение (один кабельный ввод),

Д – транзитное вводное отделение (два кабельных ввода).

  • X4. Вариант крепления:

С – на серьгу,

К – на консольное крепление,

П – на поворотный подвес.

Степень защиты: IP67.

Климатическое исполнение: УХЛ1.

  • X5. Тип кривой силы света (если не указано светильник имеет косинусную КСС):

К – концентрированная,

Г – глубокая,

Д – косинусная,

Ш – широкая,

Л – полуширокая.

Пример записи cветильника со светодиодным источником света комбинированного универсального мощностью 100 Вт крепление на поворотном подвесе с тупиковым кабельным вводом, климатического исполнения и категории размещения УХЛ1,во взрывозащищенном исполнении с уровнем взрывозащиты 2ExnRIIСT6 степени защиты от внешних воздействий IP67 с широкой КСС:

СКУ 39100-012 РК-Люкс 2ExnRIIСT6 РП IP67 УХЛ1 Ш

Электротехнические параметры

Напряжение питания: 100 – 300 В, 50Гц±5%
Сos φ, не ниже ≥0,98
Пульсация светового потока не более 0,1%
Срок службы драйвера не менее 100 000 часов
Цветовой индекс, Ra >80
Диаметр подводимого кабеля Кабельный ввод М12:4-7мм

Кабельный ввод М25:13 — 18 мм**

Кабельный ввод М32:18 — 25 мм**

Сечение подсоединяемых жил 3 х 1-2,5 мм²
Маркировка взрывозащиты* 2ExnRIIСT6
Уровень пылевлагозащиты IP67
Климатическое исполнение УХЛ1
Масса, кг, не более 4,0
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Температура эксплуатации от -60°С до +60°С
