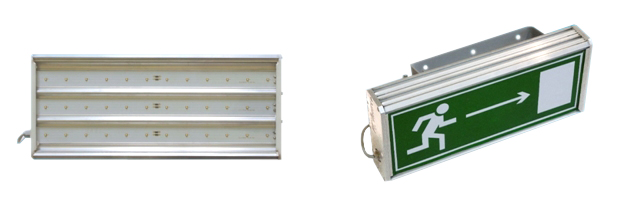

Светильники светодиодные серии СКУ 38 30-40 Вт РК-Люкс с аккумуляторной батареей

Скриншот (2016.02.12 00-56-13)

Назначение

Светодиодные светильники предназначены для использования в качестве аварийного освещения постоянного действия производственных помещений, складов. Преимуществом светильников данного типа является высокая светоотдача, долговечность и ветроустойчивость.

Особенности конструкции

Конструктивно светильник состоит из двух электрически независимых отделения: отделения ЭПРА (драйвера) и отделения источника света. Такая конструкция обеспечивает эффективный теплоотвод в процессе эксплуатации.

Корпус изготовлен из анодированного алюминиевого профиля со стеклом из противоударного оптического поликарбоната.

Конструкция данной серии светильников обеспечивает универсальность установки: монтаж светильников производится на ровную горизонтальную или вертикальную поверхность. Местом установки может служить поверхность потолка, стены, колонны, столбы и т.п.

Во вводном отделении расположены клеммные зажимы быстрого монтажа без использования инструмента для подключения питания.

Для светильников серии СКУ используются светодиоды ведущих производителей таких как LG-Innotek, Osram, Samsung цветовых температур от 3200К до 6500К.

Светильник оснащен аккумуляторной батареей, позволяющей использовать его в качестве аварийного освещения и обеспечивающей работу светильника при отключенном внешнем питании в течении 3 часов.

На основе светильников для аварийного освещения по дополнительному заказу могут быть изготовлены «Табло» с нанесением на внешнюю поверхность стекла самоклеящейся пленки.

Таблица выбора светильников

Модель Мощность, Вт Световой поток, Лм Световой поток (аварийный режим), Лм Длина светильника L, мм Масса, кг
СКУ 38-030 30 3900 390 420 3,7
СКУ 38-035 35 4550 455 420 3,8
СКУ 38-040 40 5200 520 420 3,8

* Допустим заказ светодиодных светильников нестандартной мощности, например СКУ 38 Вт, при этом возможен шаг мощности в 1 Вт. Технические параметры предоставляются по запросу.

Структура условного обозначения

Светильник (Х1) (Х2) (Х3) 38-(Х4)-(Х5) РК-Люкс (X6) (Х7) (X8) (X9) (X10)

  • Х1. Тип источника света: С – светодиодный модуль.
  • Х2. Способ установки светильника: К – консольный.
  • Х3. Назначение светильника: У – универсальный
  • Х4. Мощность применяемого источника света, Вт
  • Х5. Тип балласта: 012-серии – светильник с электронным ПРА;
  • Х6. Обозначение режима аккумуляторного режима освещения – АО-3
  • Х7. Степень защиты: IP-65
  • Х8. Климатическое исполнение: УХЛ-1
  • Х9. Табло: цвет и текст наносимой надписи
  • Х10. Вид монтажа:
  • -на поворотный подвес,
  • -на настенное крепление,

Пример обозначения: Светильник СКУ 38-30-012 РК-Люкс АО-3 IP-67 УХЛ-1 надпись «выход» на зеленом фоне на подвес поворотный

Электротехнические параметры

Напряжение питания, В 140-256 В, 50Гц
Сos φ, не ниже Не ниже 0,98
Время работы от батареи, часов 3
Пульсация светового потока не более 0,1%
Срок службы балласта не менее 50000-60000 часов
Срок службы светильника Не менее 20 лет
Диаметр подводимого кабеля 5-14мм
Сечение подсоединяемых жил 3 х (1-4 мм²)
Тип кривой силы света Д (косинусная)
Степень защиты IP-67
Климатическое исполнение УХЛ-1
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Температура эксплуатации от -60°С до +45°С

Примеры кривых сил света

Светильник СКУ 38-30 АО-3 Светильник СКУ 38-40 АО-3

Варианты креплений и подключения светильников

На подвес поворотный

На подвес поворотный



Подвес поворотный предназначен для подвеса светильника на вертикальные и горизонтальные поверхности под произвольным углом

Подвес поворотный предназначен для подвеса светильника на вертикальные и горизонтальные поверхности под произвольным углом

Размеры подвеса приведены в таблице

Модель А, мм В, мм
СКУ 38-020-012 … СКУ 38-040-012 270 210

На крепление настенно-потолочное.

Крепление настенное предназначено для установки светильника на вертикальные и горизонтальные поверхности.

Комплектность поставки

Для данного товара нет дополнительных принадлежностей
