Светильники серии ЖСП 35 Вт -100 Вт; ГСП 35 Вт — 100 Вт; РСП 80 Вт, 125 Вт 1ExdIICT4, 1ExdIICТ6, РВ Exd I РК-Люкс

Внешний вид и габаритные размеры

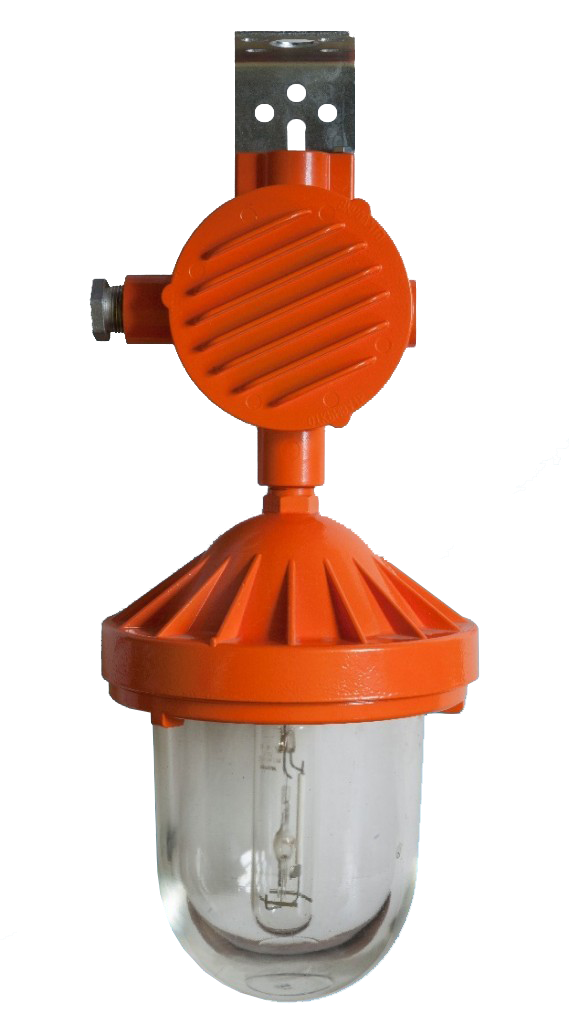

Внешний вид ЖСП 35 Вт -100 Вт; ГСП 35 Вт - 100 Вт; РСП 80 Вт, 125 Вт 1ExdIICT4, 1ExdIICТ6, РВ Exd I РК-Люкс   Габаритные размеры светильника 1ExdIICT4, 1ExdIICТ6, РВ ExdI серии ЖСП

Назначение

Светильники предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты. Имеют высокие эксплуатационные характеристики, и могут быть использованы как для внутреннего, так и наружного освещения.

Особенности конструкции

  • Конструктивно светильник состоит из вводного отделения и отделения источника света. Такая конструкция обеспечивает удобство монтажа и эффективный теплоотвод в процессе эксплуатации.
  • Корпус изготовлен из коррозионностойкого алюминиевого сплаваАК9М2 и образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Дополнительно возможна окраска в любой цвет по желанию заказчика.
  • Отделение источника света со встроенным керамическим патроном защищено термостойким боросиликатнымстеклянным колпаком. Дополнительно возможна установка защитной решетки и осевого отражателя.
  • Во вводном отделении установлен электронный или электромагнитный ПРА с клеммными зажимами для подключения питания. В зависимости от вида подключения светильника (верхний или боковой подвод кабеля, тупиковый или транзитный монтаж) оснащается одним или двумя кабельными вводами.
  • Внутри и снаружи светильника установлены узлы заземления.



Таблица выбора светильников

Модель Мощность лампы, Вт Источник света Патрон Температурный класс Световой поток, Лм
ЖСП 35 35 Натриевая лампа E27 T6 1800-2100
ЖСП 70 70 Натриевая лампа E27 T6 6000-6600
ЖСП 100 100 Натриевая лампа E27 T4 9500-10500
ГСП 35 35 Металлогалогенная лампа E27 T6 3400
ГСП 70 70 Металлогалогенная лампа E27 T6 5700-6000
ГСП 100 100 Металлогалогенная лампа E27 T4 8000-8500
РСП 80 80 Ртутная лампа E27 T6 3000
РСП 125-002 125 Ртутная лампа E27 T4 6200

Структура условного обозначения

(X1)СП (Х2) — (X3) РК-Люкс (X4) (X5) (X6) (Х7) IP67 УХЛ1

Х1. Тип источника света:

Г – лампа металлогалогенная

Ж – лампа натриевая;

Р – лампа ртутная;

СП – Светильник взрывозащищенный подвесной для открытых промышленных площадок и производственных зданий.

Х2. Мощность применяемого источника света: 35 – 125 Вт.

  • Х3. Тип балласта:

002-серии – светильник с электромагнитным ПРА;

012-серии – светильник с электронным ПРА;

014 – светильник с ЭПРА расширенного входного напряжения;

032-серии – светильник с электронным ПРА и мгновенным перезажиганием.

Х4. Маркировка взрывозащиты согласно ГОСТу: 1ExdIICT4, 1ExdIICT6, РВ ExdI.

Х5. Тип вводного отделения (транзитное или тупиковое):

Р – тупиковое вводное отделение (один кабельный ввод),

Д – транзитное вводное отделение (два кабельных ввода).

  • Х6. Вариант крепления:

Т – на трубу,

С – на серьгу,

У – на универсальную скобу,

К – на комбинированный подвес,

П – на поворотный подвес,

М – на комбинированный поворотный подвес.

  • Х7. Дополнительные принадлежности (Если не указано – светильник поставляется в стандартной комплектации):

РЕШ — Защитная решетка,

ОТР – Отражатель.

Степень защиты: IP67.

Климатическое исполнение: УХЛ1.

Пример записи светильника под металлогалогенную лампу мощностью 70 Вт, работающего от напряжения 140 – 265 В, с рудничной взрывозащитой ExdIс электронным пускорегулирующим аппаратом, крепление на комбинированном подвесе, климатического исполнения и категории размещения УХЛ1, степени защиты от внешних воздействий IP67 с отражателем, с двумя кабельным вводом КВ-РКЛ-G3/4-Exd:

ГСП 70-012 РВ ExdI РК-Люкс Д КОТР IP67 УХЛ1

Электротехнические параметры

Светильники с электронным ПРА (тип балласта 012, 014, 032) Светильники с электромагнитным ПРА (тип балласта 002)
Напряжение питания:



140 – 265 В, 50Гц±5% (тип балласта 012, 032),

60 – 300 В, 50Гц±5%  (тип балласта 014)

220В±10%, 50Гц
Сos φ, не ниже ≥0,98 0,8 (0,4)**
Отсутствие стробоскопического и фликер-эффектов Да Нет
Отсутствие пусковых токов Да Нет
Функцией  мгновенного перезапуска лампы* Да(тип балласта 032) Нет
Пульсация светового потока не более 5% более 20%
Срок службы балласта не менее 50000часов не более 30000 часов.
Диаметр подводимого кабеля 5-14мм

16-20мм (для КВБ-РКЛ-G3/4-Exd)

5-14мм

16-20мм (для КВБ-РКЛ-G3/4-Exd)

Сечение подсоединяемых жил 3 х (1-4 мм²) 3 х (1-4 мм²)
Уровень пылевлагозащиты IP67 IP67
Маркировка взрывозащиты РВ ExdI/1ExdIICT4-T6 РВ ExdI/1ExdIICT4-T6
Климатическое исполнение УХЛ1 УХЛ1
Масса, кг, не более 6,5 8
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I I
Температура эксплуатации от -60°С до +60°С от -60°С до +60°С

*Функция  мгновенного (менее 1 секунды)  перезапуска на величину не менее 90% номинальной мощности «горячей», т.е. проработавшей не менее 15 минут одногорелочной газоразрядной натриевой лампы,

**При выходе из строя компенсирующего конденсатора.

Примеры кривых сил света

Светильник ГСП 70 без отражателя

Светильник ГСП 70 без отражателя

Светильник ГСП 70 с отражателем

Светильник ГСП 70 с отражателем

















Светильник РСП 80 без отражателя

Светильник РСП 80 без отражателя

Светильник РСП 80 с отражателем

Светильник РСП 80 с отражателем





Варианты креплений и подключения светильников

На трубу с тупиковым вводным отделением (Р Т)

На трубу с тупиковым вводным отделением (Р Т)



На серьгу с тупиковым вводным отделением (Р С)

На серьгу с тупиковым вводным отделением (Р С)



На серьгу с транзитнымвводным отделением (Д С)

На серьгу с транзитным вводным отделением (Д С)



На универсальную скобу с тупиковым вводным отделением (Р У)

На универсальную скобу с тупиковым вводным отделением (Р У)



На универсальную скобу с транзитнымвводным отделением (Д У)

На универсальную скобу с транзитным вводным отделением (Д У)



На комбинированный подвес с тупиковым вводным отделением (Р К)

На комбинированный подвес с тупиковым вводным отделением (Р К)



На комбинированный подвес с транзитнымвводным отделением (Д К)

На комбинированный подвес с транзитным вводным отделением (Д К)



На поворотный подвес с тупиковым вводным отделением (Р П)

На поворотный подвес с тупиковым вводным отделением (Р П)



На поворотный подвес с транзитным вводным отделением (Д П)

На поворотный подвес с транзитным вводным отделением (Д П)



На комбинированный поворотный подвес с тупиковым вводным отделением (Р М)

На комбинированный поворотный подвес с тупиковым вводным отделением (Р М)



На комбинированный поворотный подвес с транзитным вводным отделением (Д М)

На комбинированный поворотный подвес с транзитным вводным отделением (Д М)

Комплектность поставки

Светильник поставляется в комплекте с выбранным видом крепления и в зависимости от выбранного типа вводного отделения (тупикового или транзитного)комплектуется одним или двумя стандартными кабельными вводами КВ-РКЛ-G3/4-Exd для небронированного кабеля. Газоразрядная лампа заказывается дополнительно.

Имеется возможность изготовления светильника с кабельными вводами для бронированного кабеля, либо с метрической резьбой. В этой случае, при заказе, маркировка нестандартного кабельного ввода прописывается отдельно после условного обозначения светильника. Пример условного обозначения:

  • КВБ-РКЛ-G3/4-Exd – кабельный ввод под бронированный кабель с резьбой G3/4,
  • КВ-РКЛ-М25х1,5-Exd – кабельный ввод под небронированный кабель с резьбой М25 с шагом 1,5.

Если маркировка кабельного ввода не прописана, то устанавливается один или два кабельных ввода КВ-РКЛ-G3/4-Exd.

При заказе светильника без указания варианта крепления и типа вводного отделения (транзитное или тупиковое) нужно учитывать, что во вводном отделении будет нарезано одно отверстие с резьбой G3/4 под тупиковый монтаж и засверлены отверстия для установки универсальной скобы.
