Светильники серии ЖСП 150 Вт — 400 Вт; ГСП 250 Вт, 400 Вт; РСП 250 Вт, 400 Вт 1ExdIIСT4, РВ Exd I РК-Люкс

Внешний вид и габаритные размеры

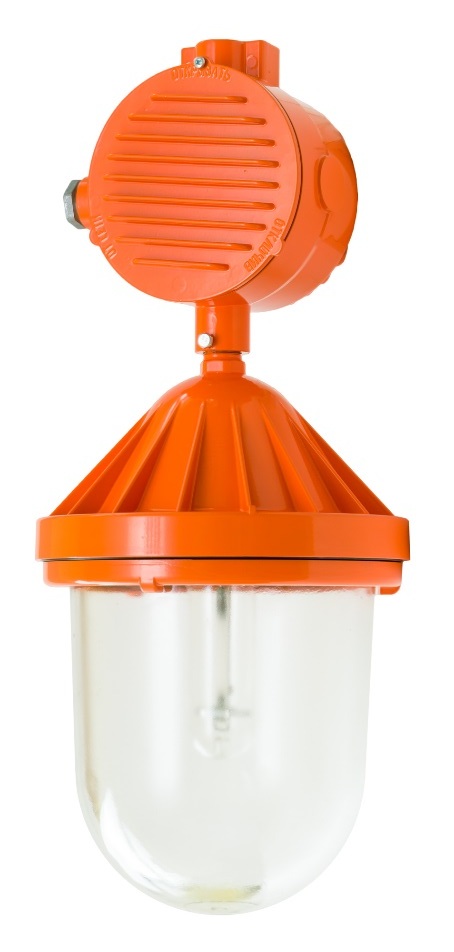

Внешний вид взрывозащищённого светильника 1ExdIIСT4, РВ ExdI серии ЖСП 150 Вт - 400 Вт; ГСП 250 Вт, 400 Вт; РСП 250 Вт, 400 Вт, РК-ЛюксГабаритные размеры взрывозащищённого светильника 1ExdIIСT4, РВ ExdI серии ЖСП 150 Вт - 400 Вт; ГСП 250 Вт, 400 Вт; РСП 250 Вт, 400 Вт, РК-Люкс



















Назначение

Светильники предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты. Имеют высокие эксплуатационные характеристики, и могут быть использованы как для внутреннего, так и наружного освещения.

Особенности конструкции

  • Конструктивно светильник состоит из вводного отделения и отделения источника света. Такая конструкция обеспечивает удобство монтажа и эффективный теплоотвод в процессе эксплуатации.
  • Корпус изготовлен из коррозионно стойкого алюминиевого сплава АК9М2 и образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Дополнительно возможна окраска в любой цвет по желанию заказчика.
  • Отделение источника света со встроенным керамическим патроном защищено термостойким боросиликатным стеклянным колпаком. Дополнительно возможна установка защитной решетки и осевого отражателя.
  • Во вводном отделении установлен электронный или электромагнитный ПРА с клеммными зажимами для подключения питания. В зависимости от вида подключения светильника (тупиковый или транзитный монтаж) оснащается одним или двумя кабельными вводами.
  • Внутри и снаружи светильника установлены узлы заземления.

Таблица выбора светильников

Модель Мощность лампы, Вт Источник света Патрон Температурный класс Световой поток, Лм
ЖСП 150 150 Натриевая лампа E40 T4 15000
ЖСП 250 250 Натриевая лампа E40 T4 27500-32000
ЖСП 400-002 400 Натриевая лампа E40 T4 48000
ГСП 250 250 Металлогалогенная лампа E40 T4 18000-22000
ГСП 400-002 400 Металлогалогенная лампа E40 T4 37000
РСП 250 250 Ртутная лампа E40 T4 14200
РСП 400-002 400 Ртутная лампа E40 T4 21000

Структура условного обозначения

(X1)СП (Х2) — (X3) РК-Люкс (X4) (X5) (X6) (Х7) IP67 УХЛ1

  • Х1. Тип источника света:

Г – лампа металлогалогенная;

Ж – лампа натриевая;

Р – лампа ртутная;

СП – Светильник взрывозащищенный подвесной для открытых промышленных площадок и производственных зданий.

Х2. Мощность применяемого источника света: 150 – 400 Вт.

  • Х3. Тип балласта:

002-серии – светильник с электромагнитным ПРА;

012-серии – светильник с электронным ПРА;

032-серии – светильник с электронным ПРА и мгновенным перезажиганием.

  • Х4. Маркировка взрывозащиты согласно ГОСТу: 1ExdIICT4,РВ ExdI.

Х5. Тип вводного отделения (транзитное или тупиковое):

Р – тупиковое вводное отделение (один кабельный ввод),

Д – транзитное вводное отделение (два кабельных ввода).

  • Х6. Вариант крепления:

С – на серьгу,

У – на универсальную скобу,

К – на комбинированный подвес,

П – на поворотный подвес

М – комбинированный поворотный подвес.

  • Х7. Дополнительные принадлежности (Если не указано – светильник поставляется в стандартной комплектации):

РЕШ – Защитная решетка,

ОТР – Отражатель.

Степень защиты: IP67.

Климатическое исполнение: УХЛ1.

  • Пример записи светильника под натриевую лампу мощностью 150 Вт, работающего от напряжения 140-265 Всо взрывозащитой класса 1ExdIICT4 с электронным пускорегулирующим аппаратом с функцией мгновенного перезажигания, крепление на серьгу, климатического исполнения и категории размещения УХЛ1, степени защиты от внешних воздействий IP67 с решеткой и отражателем, с двумя кабельным вводом КВ-РКЛ-G3/4-Exd:

ЖСП 150-032 1ExdCT4 РК-Люкс Д С ОТР РЕШ IP67

Электротехнические параметры

Светильники с электронным ПРА (тип балласта 012, 032) Светильники с электромагнитным ПРА (тип балласта 002)
Напряжение питания:



140 – 265 В, 50Гц±5% (тип балласта 012, 032) 220В±10%, 50Гц
Сos φ, не ниже ≥0,98 0,8 (0,4)**
Отсутствие стробоскопического и фликер-эффектов Да Нет
Отсутствие пусковых токов Да Нет
Функцией  мгновенного перезапуска лампы* Да(тип балласта 032) Нет
Пульсация светового потока не более 5% более 20%
Срок службы балласта не менее 50000 часов не более 30000 часов.
Диаметр подводимого кабеля 5-14мм 5-14мм
Сечение подсоединяемых жил 3 х (1-2,5 мм²) 3 х (1-2,5 мм²)
Уровень пылевлагозащиты IP67 IP67
Маркировка взрывозащиты РВ ExdI / 1ExdIICT4 РВ ExdI / 1ExdIICT4
Климатическое исполнение УХЛ1 УХЛ1
Масса, кг, не более 9,5 13,4
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I I
Температура эксплуатации от -60°С до +60°С от -60°С до +60°С

Примеры кривых сил света

Светильник ЖСП 250 без отражателя

Светильник ЖСП 250 без отражателя

Светильник ЖСП 250 с отражателем

Светильник ЖСП 250 с отражателем

















Светильник ГСП 250 без отражателя

Светильник ГСП 250 без отражателя

Светильник ЖСП 250 с отражателем

Светильник ЖСП 250 с отражателем

















Светильник РСП 250 без отражателя

Светильник РСП 250 без отражателя

Светильник РСП 250 с отражателем

Светильник РСП 250 с отражателем















Варианты креплений и подключения светильников

На серьгу с тупиковым вводным отделением (Р С)

На серьгу с тупиковым вводным отделением (Р С)

На серьгу с транзитным вводным отделением (Д С)

На серьгу с транзитным вводным отделением (Д С)

На универсальную скобу с тупиковым вводным отделением (Р У)

На универсальную скобу с тупиковым вводным отделением (Р У)

На универсальную скобу с транзитным вводным отделением (Д У)

На универсальную скобу с транзитным вводным отделением (Д У)

На комбинированный подвес с тупиковым вводным отделением (Р К)

На комбинированный подвес с тупиковым вводным отделением (Р К)

На комбинированный подвес с транзитным вводным отделением (Д К)

На комбинированный подвес с транзитным вводным отделением (Д К)

На поворотный подвес с тупиковым вводным отделением (Р П)

На поворотный подвес с тупиковым вводным отделением (Р П)

На поворотный подвес с транзитным вводным отделением (Д П)

На поворотный подвес с транзитным вводным отделением (Д П)

Комбинированный поворотный подвес с транзитным вводным отделением (Д М)

Комбинированный поворотный подвес с транзитным вводным отделением (Д М)

Комплектность поставки

Светильник поставляется в комплекте с выбранным видом крепления и в зависимости от выбранного типа вводного отделения (тупикового или транзитного)комплектуется одним или двумя стандартными кабельными вводами КВ-РКЛ-G3/4-Exd для небронированного кабеля. Газоразрядная лампа заказывается дополнительно.

Имеется возможность изготовления светильника с кабельными вводами для бронированного кабеля, либо с метрической резьбой. В этой случае, при заказе, маркировка нестандартного кабельного ввода прописывается отдельно после условного обозначения светильника. Пример условного обозначения:

КВБ-РКЛ-G3/4-Exd – кабельный ввод под бронированный кабель с резьбой G3/4,
КВ-РКЛ-М25х1,5-Exd – кабельный ввод под небронированный кабель с резьбой М25 с шагом 1,5.

Если маркировка кабельного ввода не прописана, то устанавливается один или два кабельных ввода КВ-РКЛ-G3/4-Exd.

При заказе светильника без указания варианта крепления и типа вводного отделения (транзитное или тупиковое) нужно учитывать, что во вводном отделении будет нарезано одно отверстие с резьбой G3/4 под тупиковый монтаж и засверлены отверстия для установки универсальной скобы.
