Светильники серии М ДСП «заградительный огонь» 10 Вт — 30 Вт 1ExdIIСT4 РК-Люкс

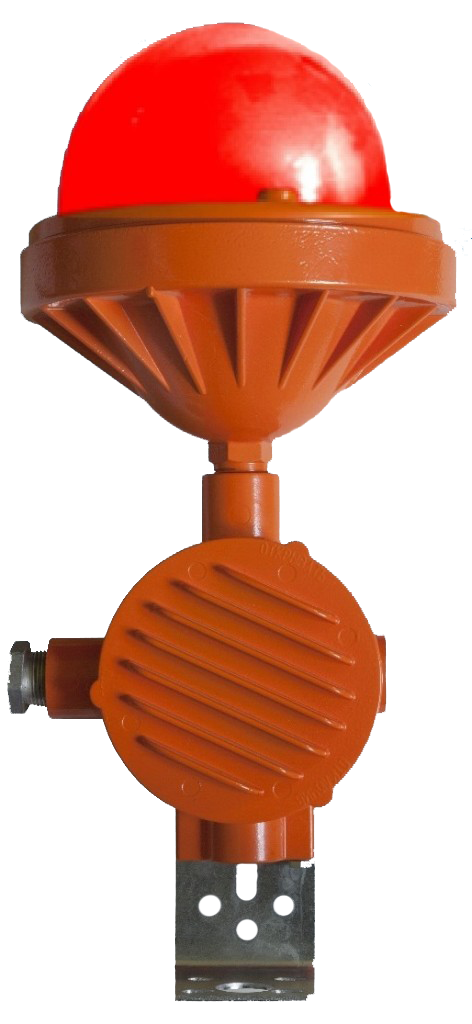

Внешний вид и габаритные размеры

10





















Назначение

  1. Светильник ЗОМ является светосигнальным прибором заградительного огня для систем светового ограждения высотных и протяженных объектов, представляющих угрозу безопасности воздушного движения (мачты и башни связи, дымовые трубы, высотные здания, и т. п.).

Особенности конструкции

  • Конструктивно светильник состоит из вводного отделения и отделения источника света. Такая конструкция обеспечивает удобство монтажа и эффективный теплоотвод в процессе эксплуатации.
  • Корпус изготовлен из коррозионностойкого алюминиевого сплава АК9М2 и образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Дополнительно возможна окраска в любой цвет по желанию заказчика.
  • Отделение источника света со встроенным светодиодным модулем защищено термостойким боросиликатным стеклянным колпаком. Дополнительно возможна установка защитной решетки.
  • Цвет огня определяется заказчиком (по умолчанию — красный).
  • В вводномотделении установлен драйвер с клеммными зажимами для подключения питания.
  • Внутри и снаружи светильника установлены узлы заземления.
  • В качестве источника света используются светодиоды ведущих производителей таких как LG-Innotek, Osram, Samsung.

Таблица выбора светильников

Модель Мощность модуля, Вт Источник света Температурный класс Световой поток, Лм
ДСП М ЗОМ 10 10 Светодиодный модуль T4 1000
ДСП М ЗОМ 20 20 Светодиодный модуль T4 2000
ДСП М ЗОМ 30 30 Светодиодный модуль T4 3000

* Допустим заказ светодиодных светильников нестандартной мощности, например ДСП ЗОМ 26 Вт, при этом возможен шаг мощности в 1 Вт. Технические параметры предоставляются по запросу

Структура условного обозначения

ДСП М ЗОМ (Х1)-(X2) РК-Люкс (X3) (X4) (X5) (Х6) IP67 УХЛ1

ДСП – светильник светодиодный взрывозащищенный подвесной для открытых промышленных площадок, производственных зданий, шахт и горных выработок.

М ЗОМ – светосигнал заградительного огняуменьшенного габарита.

Х1. Мощность применяемого источника света:10 – 30 Вт.

  • Х2. Тип балласта:

012 – светильник со стандартным светодиодным драйвером.

Х3. Маркировка взрывозащиты согласно ГОСТу: 1ExdIICT4.

  • Х4. Тип вводного отделения (транзитное или тупиковое):

Р – тупиковое вводное отделение (один кабельный ввод),

Д – транзитное вводное отделение (два кабельных ввода).

  • Х5. Вариант крепления:

Т – на трубу,

К – на комбинированный подвес.

  • Х6. Дополнительные опции (Если не указано – светильник поставляется в стандартной комплектации):

РЕШ — Защитная решетка.

Степень защиты: IP67.

Климатическое исполнение: УХЛ1.

Пример записи светильника со светодиодным модулем заградительного огня с уменьшенным габаритом со взрывозащитой класса 1ExdIICT4 мощностью 20 Вт, работающего от напряжения 100-300В, крепление на трубе с дюймовой резьбой ¾ с тупиковым вводным отделением, климатического исполнения и категории размещения УХЛ1, степени защиты от внешних воздействий IP67 с одной муфтой с дюймовой резьбой ¾ без решетки:

ДСП М ЗОМ20-012 РК-Люкс 1ExdIICT4Р ТIP67 УХЛ1

Электротехнические параметры

Напряжение питания, В 170 – 260 В, 50Гц±5%
Сos φ ≥0,98
Угол распространения светового потока, ° 120
Цветовой индекс, Ra >80
Пульсация светового потока не более 0,1%
Срок службы балласта не менее 50000-60000 часов
Диаметр подводимого кабеля 5-14мм
Сечение подсоединяемых жил 3 х (1-2,5 мм²)
Степень защиты IP67
Маркировка взрывозащиты 1ExdIIСT4
Климатическое исполнение УХЛ1
Масса, кг, не более 5,4
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Температура эксплуатации от -60°С до +60°С

Примеры кривых сил света

Светильник ДСП М ЗОМ 20

Светильник ДСП М ЗОМ 20

















Варианты креплений и подключения светильников

На трубу с тупиковым вводным отделением (Р Т)

На трубу с тупиковым вводным отделением (Р Т)

На комбинированный подвес с транзитным вводным отделением (Д К)

На комбинированный подвес с транзитным вводным отделением (Д К)

На комбинированный подвес с тупиковым вводным отделением (Р К)

На комбинированный подвес с тупиковым вводным отделением (Р К)

Комплектность поставки

Светильник поставляется в комплекте с выбранным видом крепления и в зависимости от выбранного типа вводного отделения (тупикового или транзитного)комплектуется одним или двумя стандартными кабельными вводами КВ-РКЛ-G3/4-Exd для небронированного кабеля.

Имеется возможность изготовления светильника с кабельными вводами для бронированного кабеля, либо с метрической резьбой. В этой случае, при заказе, маркировка нестандартного кабельного ввода прописывается отдельно после условного обозначения светильника. Пример условного обозначения:

  • КВБ-РКЛ-G3/4-Exd – кабельный ввод под бронированный кабель с резьбой G3/4,
  • КВ-РКЛ-М25х1,5-Exd – кабельный ввод под небронированный кабель с резьбой М25 с шагом 1,5.

Если маркировка кабельного ввода не прописана, то устанавливается один или два кабельных ввода КВ-РКЛ-G3/4-Exd.

При заказе светильника без указания варианта крепления и типа вводного отделения (транзитное или тупиковое) нужно учитывать, что во вводном отделении будет нарезано одно отверстие и установлена муфта для крепления светильника на трубу G3/4.
