Светильники серии 05 ДСП 10 Вт — 50 Вт 1Exd IIB T6 Gb, РВ Exd I Mb РК-Люкс (с опциональным резервным питанием)

Внешний вид и габаритные размеры

Внешний вид светильника ДСП 05
Рисунок 1. Габаритные размеры ДСП 05

Рисунок 1. Габаритные размеры ДСП 05











Внешний вид светильника ДСП 05 АО3
Рисунок 2. Габаритные размеры ДСП 05 АО3

Рисунок 2. Габаритные размеры ДСП 05 АО3

ДСП 05 АО3



















Назначение

Взрывозащищенные настенно-потолочные светильники предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты. Преимуществом светильников данного типа является обеспечение необходимого освещения при экономии пространства зона подвеса, высокий световой поток, а также возможность изменения угла светового потока для использования на большой высоте подвеса.

Особенности конструкции

  • Конструктивно светильник состоит из вводного отделения и отделения источника света. Такая конструкция обеспечивает удобство монтажа и эффективный теплоотвод в процессе эксплуатации.
  • Корпус изготовлен из коррозионностойкого алюминиевого сплава АК9М2 и образует взрывонепроницаемую оболочку с порошковым покрытием.
  • Конструкция данной серии светильников обеспечивает универсальность установки: монтаж настенно-потолочных светильников производится на ровную горизонтальную или вертикальную поверхность. Местом установки может служить поверхность потолка, стены, колонны и т.п.
  • Отделение источника света со светодиодным модулем защищено термостойким закаленным стеклом. Дополнительно возможна установка защитной решетки.
  • Во вводном отделенииустановлен драйвер с клеммными зажимами для подключения питания. В зависимости от вида подключения светильника (тупиковый или транзитный монтаж) может оснащаться одним или двумя кабельными вводами.
  • Внутри и снаружи светильника установлены узлы заземления.
  • В качестве источника света используются светодиоды ведущих производителей таких как LG-Innotek, Osram, Samsung цветовых температур от 3200К до 6500К со сроком службы порядка 100 000 часов.
  • Светильник может оснащаться встроенной аккумуляторной батареей (типа NiMH), обеспечивающей работу его при отключенном внешнем питании в течении 3 часов (аварийное освещение).
  • На основе светильников для аварийного освещения по дополнительному заказу могут быть изготовлены «Табло» с нанесением на внутреннюю поверхность стекла самоклеящейся пленки.

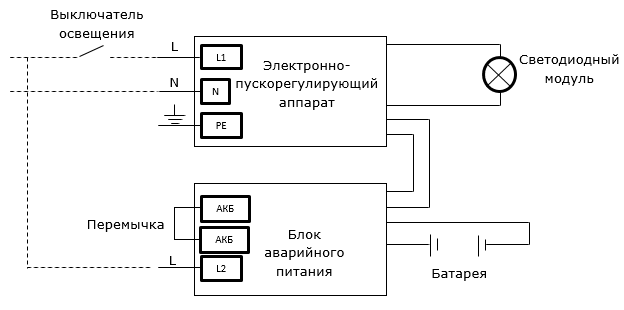

Схема подключения (опция АОЗ)

Схема подключения (опция АОЗ)
  • При нормальном напряжении питания на входе и активированном аварийном режиме работы (установлена перемычка на клеммах АКБ блока аварийного питания), блок аварийного питания подзаряжает аккумуляторную батарею, а драйвер зажигает светодиодный модуль. При выключении светильника выключателем, при наличии напряжения на входе питания L2, светодиодный модуль гаснет.
  • При отсутствии напряжения на входеL2 (отсутствие напряжения в сети) электроника воспринимает ситуацию как аварийную и подаёт на драйвер питание от батареи.
  • Клемма L2 являются контролем сети (подсоединяется к фазе до выключателя освещения). Если этого не сделать, выключение светильника будет рассматриваться электроникой как аварийная ситуация и светильник будет включаться от батареи, что повлечёт её преждевременный износ.

Таблица выбора светильников

Модель Мощность, Вт Источник света Температур- ный класс Световой поток, Лм Световой поток (в аварийном режиме), Лм
ДСП 05 10-50 10-50* Светодиодный модуль T6 1200 -6000** 360-2160**

* Допустим заказ светодиодных светильников нестандартной мощности, например, 34 Вт, при этом возможен шаг мощности в 1 Вт (Достигается точной настройкой драйвера). Технические параметры предоставляются по запросу.

** Значение светового потока и мощности может отличаться на 5%.

Структура условного обозначения

ДСП 05 (Х1)-(X2) РК-Люкс (X3) (X4) П (X5) IP67 УХЛ1

ДСП05 – Светильник светодиодный взрывозащищенный настенно-потолочный для открытых промышленных площадок, производственных зданий, шахт и горных выработок.

Х1. Мощность применяемого источника света:10 – 50 Вт.

  • Х2. Тип балласта:

012 – светильник со стандартным светодиодным драйвером;

048 – светильник с низковольтным светодиодным драйвером (мощность ограничена 30 Вт).

Х3. Область размещения (при отсутствии указания маркировки взрывозащиты, светильник для невзрывоопасных зон):

1ExdIIBT6Gb – категория II по подгруппе газов IIА, IIB, зоны 1,2;

РВ ExdIMb – категория I по рудничному газу и пыли;

подземные выработки неопасные по газу (метану) и угольной пыли;

невзрывоопасная зона наземных строений и открытых площадок.

  • Х4. Тип вводного отделения (транзитное или тупиковое):

Р – тупиковое вводное отделение (один кабельный ввод),

Д – транзитное вводное отделение (два кабельных ввода).

Х5. Вариант крепления: П – на поворотный подвес.

  • Х6. Дополнительные опции (Если не указано – светильник поставляется в стандартной комплектации):

РЕШ – Защитная решетка,

АО3 – Наличие аккумуляторной батареи, обеспечивающей автономное питание светильника на срок 3 часа (мощность ограничена 30 Вт).

Степень защиты: IP67.

Климатическое исполнение: УХЛ1.

Пример записи светильника со светодиодным модулем мощностью 30 Вт, работающего от напряжения 12В со взрывозащитой класса 1ExdIIBT6Gb, крепление на поворотный подвес с тупиковым вводным отделением, климатического исполнения и категории размещения УХЛ1, степени защиты от внешних воздействий IP67 с одним кабельным вводом КВ-РКЛ-G3/4-Exd для небронированного кабеля с решеткой и аккумуляторной батареей:

ДСП 0530-048 РК-Люкс 1ExdIIBT6Gb Р П РЕШ АО3 IP67 УХЛ1

Электротехнические параметры

Напряжение питания: 100 – 300В, 50Гц±5% (тип балласта 012),

12,6 – 48 В AC, 17-70 В DC (тип балласта 048)

Сos φ, не ниже ≥0,98
Пульсация светового потока не более 0,1%
Угол распространения светового потока, ° 120
Цветовой индекс, Ra >80
Срок службы балласта не менее 50000 часов
Диаметр подводимого кабеля 5-14мм

16-20мм (для КВБ-РКЛ-G3/4-Exd)

Сечение подсоединяемых жил 3 х (1-2,5 мм²)
Уровень пылевлагозащиты IP67
Маркировка взрывозащиты РВ ExdIMb / 1ExdIIBT6Gb
Климатическое исполнение УХЛ1
Масса, кг, не более 6,8
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Температура эксплуатации от -60°С до +60°С

Примеры кривых сил света

Светильник ДСП 05 30

Светильник ДСП 05 30

Светильник ДСП 05 20

Светильник ДСП 05 20

Варианты креплений и подключения светильников

На поворотный подвес с тупиковым вводным отделением (Р П)

На поворотный подвес с тупиковым вводным отделением (Р П)



На поворотный подвес с транзитнымвводным отделением (Д П)

На поворотный подвес с транзитным вводным отделением (Д П)



На поворотный подвес с тупиковымвводным отделением с аккумуляторной батареей (Р М АО3)

На поворотный подвес с тупиковым вводным отделением с аккумуляторной батареей (Р М АО3)



Комплектность поставки

Светильник поставляется в комплекте с выбранным видом крепления и в зависимости от выбранного типа вводного отделения (тупикового или транзитного)комплектуется одним или двумя стандартными кабельными вводами КВ-РКЛ-G3/4-Exd для небронированного кабеля.

Имеется возможность изготовления светильника с кабельными вводами для бронированного кабеля, либо с метрической резьбой. В этой случае, при заказе, маркировка нестандартного кабельного ввода прописывается отдельно после условного обозначения светильника. Пример условного обозначения:

  • КВБ-РКЛ-G3/4-Exd – кабельный ввод под бронированный кабель с резьбой G3/4,
  • КВ-РКЛ-М25х1,5-Exd – кабельный ввод под небронированный кабель с резьбой М25 с шагом 1,5.

Если маркировка кабельного ввода не прописана, то устанавливается один или два кабельных ввода КВ-РКЛ-G3/4-Exd.

При заказе светильника без указания варианта крепления и типа вводного отделения (транзитное или тупиковое) нужно учитывать, что во вводном отделении будет нарезано одно отверстие с резьбой G3/4 под тупиковый монтаж и засверлены отверстия для установки поворотного подвеса.
