Светильники серии 1НП ДСП 10 Вт — 30 Вт 1ExdIICT6, РВ Exd I РК-Люкс (с опциональным резервным питанием)



Внешний вид и габаритные размеры

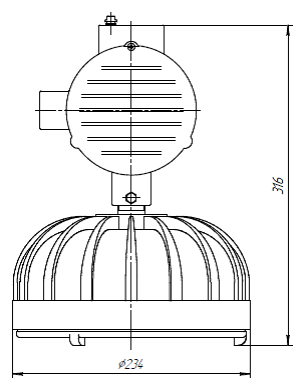

11Габаритные размеры взрывозащищённого настенно-потолочного светильника 1ExdIICT6, РВ ExdI серии 1НП ДСП 10 Вт -30 Вт РК-Люкс

















11.1 11.2

















Назначение

Взрывозащищенные настенно-потолочные светильники предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты. Преимуществом светильников данного типа является обеспечение необходимого освещения при экономии пространства зона подвеса, высокий световой поток, а также возможность изменения угла светового потока для использования на большой высоте подвеса.

Особенности конструкции

  • Конструктивно светильник состоит из вводного отделения и отделения источника света. Такая конструкция обеспечивает удобство монтажа и эффективный теплоотвод в процессе эксплуатации.
  • Корпус изготовлен из коррозионностойкого алюминиевого сплава АК9М2 и образует взрывонепроницаемую оболочку с порошковым покрытием.
  • Конструкция данной серии светильников обеспечивает универсальность установки: монтаж настенно-потолочных светильников производится на ровную горизонтальную или вертикальную поверхность. Местом установки может служить поверхность потолка, стены, колонны и т.п.
  • Отделение источника света со светодиодным модулем защищено термостойким закаленным стеклом. Дополнительно возможна установка защитной решетки.
  • Во вводном отделении установлен драйвер с клеммными зажимами для подключения питания. В зависимости от вида подключения светильника (тупиковый или транзитный монтаж) может оснащаться одним или двумя кабельными вводами.
  • Внутри и снаружи светильника установлены узлы заземления.
  • В качестве источника света используются светодиоды ведущих производителей таких как LG-Innotek, Osram, Samsung цветовых температур от 3200К до 6500К со сроком службы порядка 100 000 часов.
  • Светильник может оснащаться встроенной аккумуляторной батареей (типа NiMH), обеспечивающей работу его при отключенном внешнем питании в течении 3 часов (аварийное освещение).
  • На основе светильников для аварийного освещения по дополнительному заказу могут быть изготовлены «Табло» с нанесением на внешнюю поверхность стекла самоклеящейся пленки.
  • Схема подключения

    • При нормальном напряжении питания на входе и активированном аварийном режиме работы (установлена перемычка на клеммах АКБ блока аварийного питания), блок аварийного питания подзаряжает аккумуляторную батарею, а драйвер зажигает светодиодный модуль. При выключении светильника выключателем, при наличии напряжения на входе питания L2, светодиодный модуль гаснет.
    • При отсутствии напряжения на входе L2 (отсутствие напряжения в сети) электроника воспринимает ситуацию как аварийную и подаёт на драйвер питание от батареи.
    • Клемма L2 являются контролем сети (подсоединяется к фазе до выключателя освещения). Если этого не сделать, выключение светильника будет рассматриваться электроникой как аварийная ситуация и светильник будет включаться от батареи, что повлечёт её преждевременный износ.
  • Схема подключения

Таблица выбора светильников

Модель Мощность, Вт Источник света Температур- ный класс Световой поток, Лм Световой поток (в аварийном режиме), Лм
ДСП 1НП 10-30 10-30* Светодиодный модуль 155/36 T6 1200-3600** 360-1840**

* Допустим заказ светодиодных светильников нестандартной мощности, например,34 Вт, при этом возможен шаг мощности в 1 Вт (Достигается точной настройкой драйвера). Технические параметры предоставляются по запросу.

**Значение светового потока и мощности может отличаться на 5%.



Структура условного обозначения

ДСП1НП (Х1)-(X2) РК-Люкс (X3) (X4) (X5) IP67 УХЛ1

ДСП1НП – Светильник светодиодный взрывозащищенный настенно-потолочный для открытых промышленных площадок, производственных зданий, шахт и горных выработок.

Х1. Мощность применяемого источника света: 10 – 30 Вт.

Х2. Тип балласта:

012 – светильник со стандартным светодиодным драйвером;

048 – светильник с низковольтным светодиодным драйвером.

Х3. Маркировка взрывозащиты согласно ГОСТу: 1ExdIICT6, РВ ExdI.

Х4. Тип вводного отделения (транзитное или тупиковое):

Р – тупиковое вводное отделение (один кабельный ввод),

Д – транзитное вводное отделение (два кабельных ввода).

  • Х5. Вариант крепления:

Т – на трубу,

С – на серьгу,

У – на универсальную скобу,

К – на комбинированный подвес,

П – на поворотный подвес,

М – на комбинированный поворотный подвес.

  • Х6. Дополнительные опции (Если не указано – светильник поставляется в стандартной комплектации)

РЕШ – Защитная решетка,

АО3 – Наличие аккумуляторной батареи, обеспечивающей автономное питание светильника на срок 3 часа.

Степень защиты: IP67.

Климатическое исполнение: УХЛ1.

Пример записи светильника со светодиодным модулем мощностью 20 Вт, работающего от напряжения 100-300В со взрывозащитой класса 1ExdIICT6, крепление на универсальную скобу с тупиковым вводным отделением, климатического исполнения и категории размещения УХЛ1, степени защиты от внешних воздействий IP67 с одним кабельным вводом КВ-РКЛ-G3/4-Exd для небронированного кабеля без решетки без аварийного режима работы:

ДСП 1НП20-012 РК-Люкс 1ExdIICT6 РУIP67 УХЛ1

Электротехнические параметры

Напряжение питания:



100 – 300В, 50Гц±5%(тип балласта 012),

12,6 – 48 В AC, 17-70 В DC (тип балласта 048)

Сos φ, не ниже ≥0,98
Пульсация светового потока не более 0,1%
Угол распространения светового потока, ° 120
Цветовой индекс, Ra >80
Срок службы балласта не менее 50000 часов
Диаметр подводимого кабеля 5-14мм

16-20мм (для КВБ-РКЛ-G3/4-Exd)

Сечение подсоединяемых жил 3 х (1-2,5 мм²)
Уровень пылевлагозащиты IP67
Маркировка взрывозащиты РВ ExdI/1ExdIICT6
Климатическое исполнение УХЛ1
Масса, кг, не более 6,2
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Температура эксплуатации от -60°С до +60°С

Примеры кривых сил света

Светильник ДСП 1НП 30

Светильник ДСП 1НП 30

Светильник ДСП 1НП 20

Светильник ДСП 1НП 20

















Варианты креплений и подключения светильников

На трубу с тупиковым вводным отделением (Р Т)

На трубу с тупиковым вводным отделением (Р Т)

На серьгу с тупиковым вводным отделением (Р С)

На серьгу с тупиковым вводным отделением (Р С)

На серьгу с транзитным вводным отделением (Д С)

На серьгу с транзитным вводным отделением (Д С)

На универсальную скобу с тупиковым вводным отделением (Р У)

На универсальную скобу с тупиковым вводным отделением (Р У)

На универсальную скобу с транзитным вводным отделением (Д У)

На универсальную скобу с транзитным вводным отделением (Д У)

На комбинированный подвес с тупиковым вводным отделением (Р К)

На комбинированный подвес с тупиковым вводным отделением (Р К)

На комбинированный подвес с транзитным вводным отделением (Д К)

На комбинированный подвес с транзитным вводным отделением (Д К)

На поворотный подвес с тупиковым вводным отделением (Р П)

На поворотный подвес с тупиковым вводным отделением (Р П)

На поворотный подвес с транзитным вводным отделением (Д П)

На поворотный подвес с транзитным вводным отделением (Д П)

На поворотный подвес с транзитным вводным отделением (Д П)

На поворотный подвес с транзитным вводным отделением (Д П)

На комбинированный поворотный подвес с транзитным вводным отделением (Д М)

На комбинированный поворотный подвес с транзитным вводным отделением (Д М)

Комплектность поставки

Светильник поставляется в комплекте с выбранным видом крепления и в зависимости от выбранного типа вводного отделения (тупикового или транзитного)комплектуется одним или двумя стандартными кабельными вводами КВ-РКЛ-G3/4-Exd для небронированного кабеля.

Имеется возможность изготовления светильника с кабельными вводами для бронированного кабеля, либо с метрической резьбой. В этой случае, при заказе, маркировка нестандартного кабельного ввода прописывается отдельно после условного обозначения светильника. Пример условного обозначения:

  • КВБ-РКЛ-G3/4-Exd – кабельный ввод под бронированный кабель с резьбой G3/4,
  • КВ-РКЛ-М25х1,5-Exd – кабельный ввод под небронированный кабель с резьбой М25 с шагом 1,5.

Если маркировка кабельного ввода не прописана, то устанавливается один или два кабельных ввода КВ-РКЛ-G3/4-Exd.

При заказе светильника без указания варианта крепления и типа вводного отделения (транзитное или тупиковое) нужно учитывать, что во вводном отделении будет нарезано одно отверстие с резьбой G3/4 под тупиковый монтаж и засверлены отверстия для установки поворотного подвеса.
