Светильники серии 03 ГСП 35 Вт, 70 Вт, 100 Вт, ЖСП 35 Вт, 70 Вт, 100 Вт 1ExdIIСT4,1ExdIICT6 РК-Люкс



Внешний вид и габаритные размеры

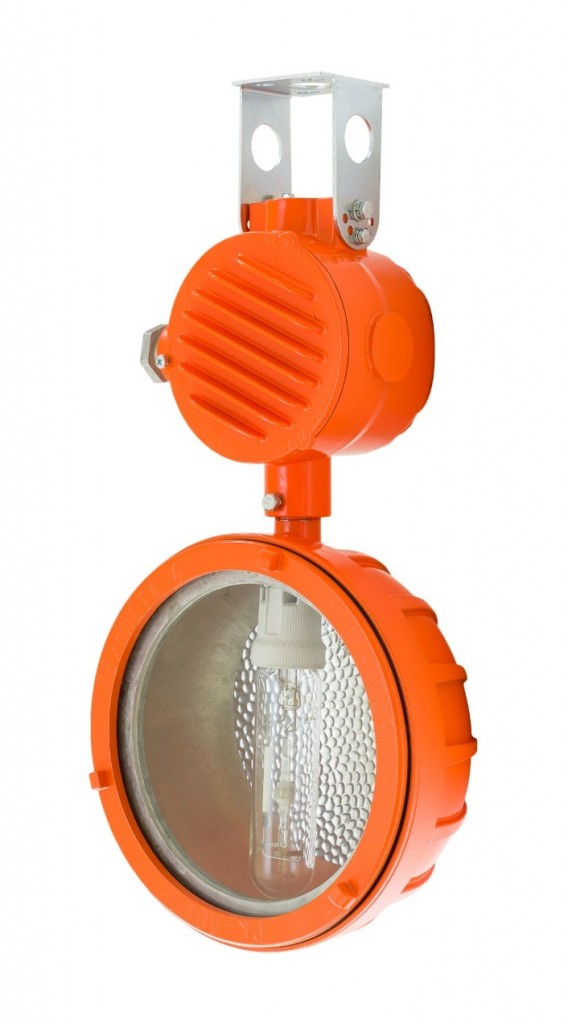

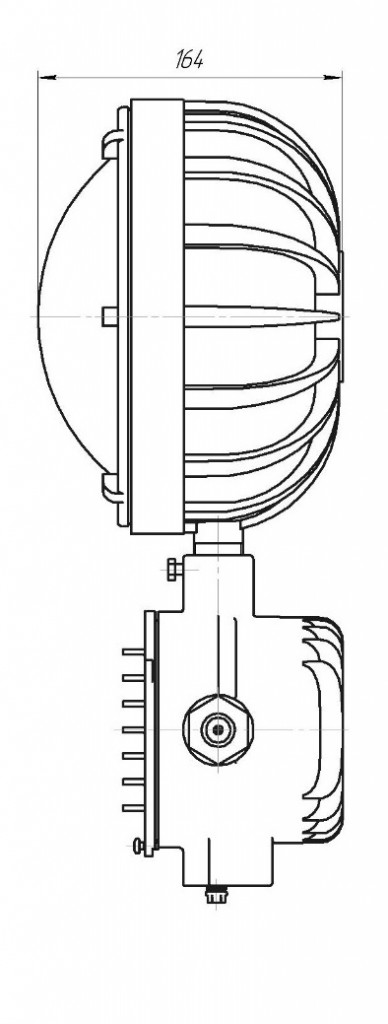

Внешний вид взрывозащищённого настенно-потолочного светильника 1ExdIIСT4,1ExdIICT6 серии03 ГСП 35 Вт, 70 Вт, 100 Вт, ЖСП 35 Вт, 70 Вт, 100 Вт РК-Люкс Габаритные размеры взрывозащищённого настенно-потолочного светильника 1ExdIIСT4,1ExdIICT6 серии03 ГСП 35 Вт, 70 Вт, 100 Вт, ЖСП 35 Вт, 70 Вт, 100 Вт РК-Люкс





















Назначение

Взрывозащищенные настенно-потолочные светильники предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты. Преимуществом светильников данного типа является обеспечение необходимого освещения при экономии пространства зона подвеса.

Особенности конструкции

  • Конструктивно светильник состоит из вводного отделения и отделения источника света. Такая конструкция обеспечивает удобство монтажа и эффективный теплоотвод в процессе эксплуатации.
  • Корпус изготовлен из коррозионностойкого алюминиевого сплаваАК9М2 и образует взрывонепроницаемую оболочку с порошковым покрытием.
  • Конструкция данной серии светильников обеспечивает универсальность установки: монтаж настенно-потолочных светильников производится на ровную горизонтальную или вертикальную поверхность. Местом установки может служить поверхность потолка, стены, колонны и т.п.
  • Отделение источника света со светодиодным модулем защищено термостойким боросиликатным стеклянным колпаком. Дополнительно возможна установка защитной решетки.
  • Во вводном отделении установлен электронный ПРА или электромагнитный ПРА с клеммными зажимами для подключения питания. В зависимости от вида подключения светильника (тупиковый или транзитный монтаж) может оснащаться одним или двумя кабельными вводами.
  • Внутри и снаружи светильника установлены узлы заземления.

Таблица выбора светильников

Модель Мощность лампы, Вт Источник света Патрон Температур- ный класс Световой поток, Лм
ЖСП 03 35 35 Натриевая лампа E27 T6 1800-2100
ЖСП 03 70 70 Натриевая лампа E27 T4 6000-6600
ЖСП 03 100 100 Натриевая лампа E27 T4 9500-10500
ГСП 03 35 35 Металлогалогенная лампа E27 T6 3400
ГСП 03 70 70 Металлогалогенная лампа E27 T4 5700-6000
ГСП 03 100 100 Металлогалогенная лампа E27 T4 8000-8500

Структура условного обозначения

(Х1) СП03 (Х2)-(X3) РК-Люкс (X4) (X5) (X6) (Х7) IP67 УХЛ1

Х1. Тип источника света:

Г – лампа металлогалогенная;

Ж – лампа натриевая.

СП 03 – Светильник взрывозащищенный настенно-потолочный подвесной для открытых промышленных площадок, производственных зданий.

Х2. Мощность применяемого источника света, 35 – 100 Вт.

Х3. Тип балласта:

002 – светильник со электромагнитным ПРА;

012 – светильник со стандартным ЭПРА;

014 – светильник с ЭПРА расширенного входного напряжения;

032 – светильник со ЭПРА мгновенного перезапуска*.

Х4. Маркировка взрывозащиты согласно ГОСТу: 1ExdIICT4, 1ExdIICT6.

Х5. Тип вводного отделения (транзитное или тупиковое):

Р – тупиковое вводное отделение (один кабельный ввод),

Д – транзитное вводное отделение (два кабельных ввода).

  • Х6. Вариант крепления:

У – на универсальную скобу,

П – на поворотный подвес.

  • Х7. Дополнительные опции (Если не указано – светильник поставляется в стандартной комплектации)

РЕШ – Защитная решетка,

Степень защиты: IP67.

Климатическое исполнение: УХЛ1.

Пример записи светильника под металлогалогенную лампу мощностью 70 Вт настенно-потолочного исполнения, работающего от напряжения 60 — 300 В, со взрывозащитой 1ExdIICT4, крепление на поворотном подвесе с транзитным вводным отделением, климатического исполнения и категории размещения УХЛ1, степени защиты от внешних воздействий IP67 с одним кабельным вводом КВ-РКЛ-G3/4-Exd для небронированного кабеля с решеткой:

ГСП 0370-0141ExdIICT4 РК-Люкс Д П РЕШ IP67 УХЛ1

Электротехнические параметры

Светильники с электронным ПРА (тип балласта 012, 014, 032) Светильники с электромагнитным ПРА  (тип балласта 002)
Напряжение питания:



140 – 265 В, 50Гц±5% (тип балласта 012, 032),

60 – 300 В, 50Гц±5%  (тип балласта 014)

220В±10%, 50Гц
Сos φ, не ниже ≥0,98 0,8 (0,4)**
Отсутствие стробоскопического и фликер-эффектов Да Нет
Отсутствие пусковых токов Да Нет
Функцией  мгновенного перезапуска лампы* Да(тип балласта 032) Нет
Пульсация светового потока не более 5% более 20%
Срок службы балласта не менее 50000 часов не более 30000 часов.
Диаметр подводимого кабеля 5-14мм 5-14мм
Сечение подсоединяемых жил 3 х (1-2,5 мм²) 3 х (1-2,5 мм²)
Уровень пылевлагозащиты IP67 IP67
Маркировка взрывозащиты 1ExdIICT4-6 1ExdIICT4-6
Климатическое исполнение УХЛ1 УХЛ1
Масса, кг, не более 5,2 6,7
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I I
Температура эксплуатации от -60°С до +60°С от -60°С до +60°С
  • * Функция  мгновенного (менее 1 секунды)  перезапуска на величину не менее 90% номинальной мощности «горячей», т.е. проработавшей не менее 15 минут одногорелочной газоразрядной натриевой лампы.

** При выходе из строя компенсирующего конденсатора.

Примеры кривых сил света

Светильник ЖСП НП 100

Светильник ЖСП НП 100

Светильник ГСП 03 100

Светильник ГСП 03 100

















Варианты креплений и подключения светильников

На универсальную скобу с тупиковым вводным отделением (Р У)

На универсальную скобу с тупиковым вводным отделением (Р У)

На универсальную скобу с транзитным вводным отделением (Д У)

На универсальную скобу с транзитным вводным отделением (Д У)

На поворотный подвес с тупиковым вводным отделением (Р П)

На поворотный подвес с тупиковым вводным отделением (Р П)

На поворотный подвес с транзитным вводным отделением (Д П)

На поворотный подвес с транзитным вводным отделением (Д П)

Комплектность поставки

Светильник поставляется в комплекте с выбранным видом крепления и в зависимости от выбранного типа вводного отделения (тупикового или транзитного) комплектуется одним или двумя стандартными кабельными вводами КВ-РКЛ-G3/4-Exd для небронированного кабеля. Газоразрядная лампа заказывается дополнительно.

Имеется возможность изготовления светильника с кабельными вводами для бронированного кабеля, либо с метрической резьбой. В этой случае, при заказе, маркировка нестандартного кабельного ввода прописывается отдельно после условного обозначения светильника. Пример условного обозначения:

  • КВБ-РКЛ-G3/4-Exd – кабельный ввод под бронированный кабель с резьбой G3/4,
  • КВ-РКЛ-М25х1,5-Exd – кабельный ввод под небронированный кабель с резьбой М25 с шагом 1,5.

Если маркировка кабельного ввода не прописана, то устанавливается один или два кабельных ввода КВ-РКЛ-G3/4-Exd.

При заказе светильника без указания варианта крепления и типа вводного отделения (транзитное или тупиковое) нужно учитывать, что во вводном отделении будет нарезано одно отверстие с резьбой G3/4 под тупиковый монтаж и засверлены отверстия для установки универсальной скобы.
