Светильники серии 3НП ДСП 40 Вт — 100 Вт 1ExdIIСT4,1ExdIIСT6, РВ Exd I РК-Люкс

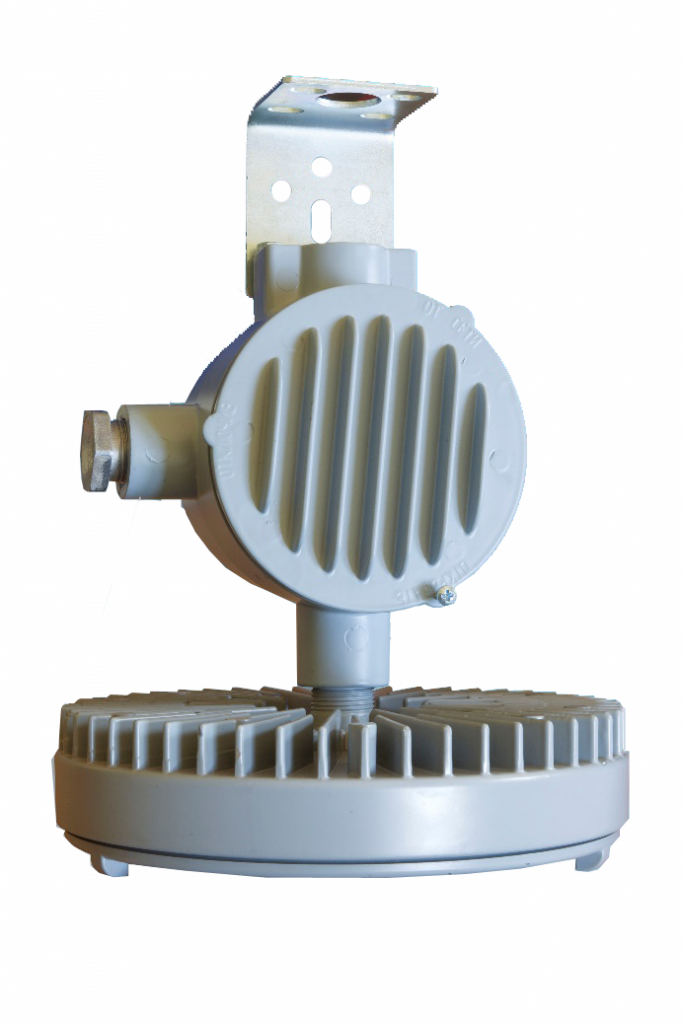

Внешний вид и габаритные размеры

1
Габаритные размеры ДСП 3НП 40-100 Вт

Габаритные размеры ДСП 3НП 40-100 Вт



















Назначение

Взрывозащищенные настенно-потолочные светильники предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты. Преимуществом светильников данного типа является обеспечение необходимого освещения при экономии пространства зоны подвеса, высокий световой поток, а также возможность изменения угла светового потока для использования на большой высоте подвеса.

Особенности конструкции

  • Конструктивно светильник состоит из вводного отделения и отделения источника света. Такая конструкция обеспечивает удобство монтажа и эффективный теплоотвод в процессе эксплуатации.
  • Корпус изготовлен из коррозионностойкого алюминиевого сплава АК9М2 и образует взрывонепроницаемую оболочку с видом взрывозащиты «d» с порошковым покрытием.
  • Конструкция данной серии светильников обеспечивает универсальность установки: монтаж настенно-потолочных светильников производится на ровную горизонтальную или вертикальную поверхность. Местом установки может служить поверхность потолка, стены, колонны и т.п.
  • Отделение источника света со светодиодным модулем защищено закаленным стеклянным колпаком. Дополнительно возможна установка защитной решетки.
  • Во вводном отделении установлен драйвер с клеммными зажимами для подключения питания. В зависимости от вида подключения светильника (тупиковый или транзитный монтаж) может оснащаться одним или двумя кабельными вводами.
  • Внутри и снаружи светильника установлены узлы заземления.
  • В качестве источника света используются светодиоды ведущих производителей таких как LG-Innotek, Osram, Samsung цветовых температур от 3200К до 6500К со сроком службы порядка 100 000 часов.

Таблица выбора светильников

Модель Мощность источника света, Вт Источник света Температурный класс Световой поток, Лм
ДСП 3НП

40 — 100

40 – 100* Светодиодный модуль T4, T6 4800-9600**

* Допустим заказ светодиодных светильников нестандартной мощности, например,54 Вт, при этом возможен шаг мощности в 1 Вт (Достигается точной настройкой драйвера). Технические параметры предоставляются по запросу.

** Значение светового потока и мощности может отличаться на 5%.

Структура условного обозначения

ДСП3НП (Х1)-012 РК-Люкс (X2) (X3) (X4) IP67 УХЛ1 (Х5)

ДСП – Светильник взрывозащищенный со светодиодным источником света подвесной для открытых промышленных площадок и производственных зданий.

3НП – настенно-потолочный исполнение 3 (вводное отделение позади отделения источника света).

  • Х1. Мощность применяемого источника света, 40 – 100 Вт.

Х2. Тип балласта: 012 – светильник со стандартным драйвером.

Х3. Маркировка взрывозащиты согласно ГОСТу: 1ExdIICT4,1ExdIICT6, РВ ExdI.

Х4. Тип вводного отделения (транзитное или тупиковое):

Р – тупиковое вводное отделение (один кабельный ввод),

Д – транзитное вводное отделение (два кабельных ввода).

Х5. Вариант крепления:

Т – на трубу,

С – на серьгу,

У – на универсальную скобу,

К – на комбинированный подвес,

П – на поворотный подвес,

Р – крановое крепление,

М – комбинированный поворотный подвес.

Х6. Дополнительные принадлежности (Если не указано – светильник поставляется в стандартной комплектации):

РЕШ – Защитная решетка.

Степень защиты: IP67.

Климатическое исполнение: УХЛ1.

Тип кривой силы света (если не указано светильник имеет косинусную КСС)*:

К – концентрированная,

Г – глубокая**.

* при изменении КСС на тип «Г» или «К» длина светильника увеличивается на 36 мм и составляет не 240, а 275 мм (за счет установки выпуклого боросиликатного колпака вместо плоского термостойкого колпака).

** По договоренности с заказчиком угол распространения светового потока может быть изменен на иной. Маркировка светильника и конкретная величина угла оговаривается индивидуально при заказе.

Пример записи светильника со светодиодным модулем настенно потолочного исполнения 3 мощностью 60 Вт, работающего от напряжения 100 — 300В,со взрывозащитой 1ExdIICT6 крепление на поворотном подвесе, климатического исполнения и категории размещения УХЛ1, степени защиты от внешних воздействий IP67 с решёткой, с одним кабельным вводом КВ-РКЛ-G3/4-Exd для небронированного кабеля с глубокой КСС:

ДСП 3НП 60-0121ExdIICT6РК-Люкс Р П РЕШ IP67 УХЛ1 Г

Электротехнические параметры

Напряжение питания: 100 — 300 В, 50Гц±5%
Сos φ, не ниже ≥0,98
Пульсация светового потока, не более 0,1%
Угол распространения светового потока, ° (без учета вторичной оптики) 120
Цветовой индекс, Ra >80
Срок службы балласта, не менее 50000часов
Диаметр подводимого кабеля 5-14 мм

16-20мм (для КВБ-РКЛ-G3/4-Exd)

Сечение подсоединяемых жил 3 х (1-4 мм²)
Уровень пылевлагозащиты IP67
Маркировка взрывозащиты РВ ExdI / 1ExdIICT4, T6
Климатическое исполнение УХЛ1
Масса, кг, не более 4,6
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Температура эксплуатации от -60°С до +60°С

Примеры кривых сил света

Светильник ДСП 3НП 90

Светильник ДСП 3НП 90

Светильник ДСП 3НП 60

Светильник ДСП 3НП 60

















Варианты креплений и подключения светильников

На трубу с тупиковым вводным отделением (Р Т)

На трубу с тупиковым вводным отделением (Р Т)



На серьгу с тупиковым вводным отделением (Р С)

На серьгу с тупиковым вводным отделением (Р С)



На серьгу с транзитным вводным отделением (Д С)

На серьгу с транзитным вводным отделением (Д С)



На универсальную скобу с тупиковым вводным отделением (Р У)

На универсальную скобу с тупиковым вводным отделением (Р У)



На универсальную скобу с транзитнымвводным отделением (Д У)

На универсальную скобу с транзитным вводным отделением (Д У)



На комбинированный подвес с тупиковым вводным отделением (Р К)

На комбинированный подвес с тупиковым вводным отделением (Р К)



На комбинированный подвес с транзитным вводным отделением (Д К)

На комбинированный подвес с транзитным вводным отделением (Д К)



На поворотный подвес с тупиковым вводным отделением (Р П)

На поворотный подвес с тупиковым вводным отделением (Р П)



На поворотный подвес с транзитным вводным отделением (Д П)

На поворотный подвес с транзитным вводным отделением (Д П)



Крановое крепление с тупиковым вводным отделением (Р Р)

Крановое крепление с тупиковым вводным отделением (Р Р)



Комбинированный поворотный подвес с тупиковым вводным отделением (Р М)

Комбинированный поворотный подвес с тупиковым вводным отделением (Р М)



Комбинированный поворотный подвес с транзитным вводным отделением (Д М)

Комбинированный поворотный подвес с транзитным вводным отделением (Д М)

Комплектность поставки

Светильник поставляется в комплекте с выбранным видом крепления и в зависимости от выбранного типа вводного отделения (тупикового или транзитного)комплектуется одним или двумя стандартными кабельными вводами КВ-РКЛ-G3/4-Exd для небронированного кабеля.

Имеется возможность изготовления светильника с кабельными вводами для бронированного кабеля, либо с метрической резьбой. В этой случае, при заказе, маркировка нестандартного кабельного ввода прописывается отдельно после условного обозначения светильника. Пример условного обозначения:

  • КВБ-РКЛ-G3/4-Exd – кабельный ввод под бронированный кабель с резьбой G3/4,
  • КВ-РКЛ-М25х1,5-Exd – кабельный ввод под небронированный кабель с резьбой М25 с шагом 1,5.

Если маркировка кабельного ввода не прописана, то устанавливается один или два кабельных вводаКВ-РКЛ-G3/4-Exd.

При заказе светильника без указания варианта крепления и типа вводного отделения (транзитное или тупиковое) нужно учитывать, что во вводном отделении будет нарезано одно отверстие с резьбой G3/4 под тупиковый монтаж и засверлены отверстия для установки поворотного подвеса.
