Светильники серии М ДСП 10 Вт — 30 Вт 1ExdIIСT4 РК-Люкс

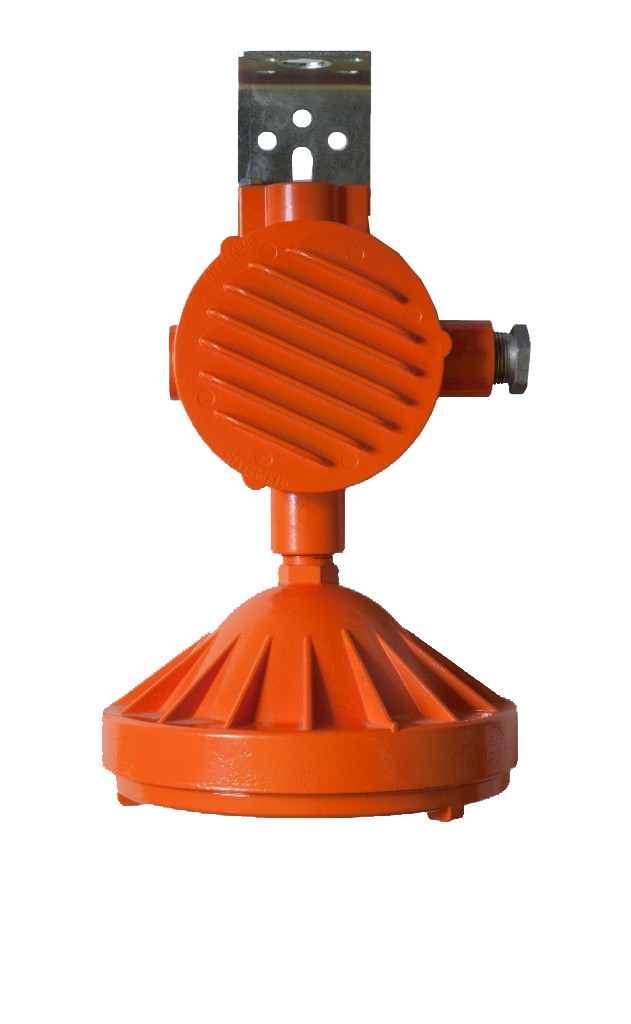

Внешний вид и габаритные размеры

9 Габаритные размеры взрывозащищённого светильника уменьшенного габарита 1ExdII СT4 серии ДСП М 10 Вт - 30 Вт РК-Люкс



















Назначение

Светильники предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты. Имеют высокие эксплуатационные характеристики, и могут быть использованы как для внутреннего, так и наружного освещения.

Особенности конструкции

  • Конструктивно светильник состоит из вводного отделения и отделения источника света. Такая конструкция обеспечивает удобство монтажа и эффективный теплоотвод в процессе эксплуатации.
  • Корпус изготовлен из коррозионностойкого алюминиевого сплава АК9М2 и образует взрывонепроницаемую оболочку с порошковым покрытием.
  • Конструкция данной серии светильников обеспечивает универсальность установки: монтаж настенно-потолочных светильников производится на ровную горизонтальную или вертикальную поверхность. Местом установки может служить поверхность потолка, стены, колонны и т.п.
  • Отделение источника света со светодиодным модулем защищено термостойким закаленным стеклом. Дополнительно возможна установка защитной решетки.
  • Во вводном отделенииустановлен драйвер с клеммными зажимами для подключения питания. В зависимости от вида подключения светильника (тупиковый или транзитный монтаж) может оснащаться одним или двумя кабельными вводами.
  • Внутри и снаружи светильника установлены узлы заземления.
  • В качестве источника света используются светодиоды ведущих производителей таких как LG-Innotek, Osram, Samsung цветовых температур от 3200 К до 6500 К со сроком службы порядка 100 000 часов.

Таблица выбора светильников

Модель Мощность, Вт Источник света Температурный класс Световой поток, Лм
ДСП М 10-30 10-30* Светодиодный модуль 155/90 T4 1200-3600**
  • * Допустим заказ светодиодных светильников нестандартной мощности, например, 25 Вт, при этом возможен шаг мощности в 1 Вт (достигается точной настройкой драйвера). Технические параметры предоставляются по запросу.

** Значение светового потока и мощности может отличаться на 5%.

Структура условного обозначения

ДСП М (Х1)-(X2) РК-Люкс (X3) (X4) (X5) (Х6) IP67 УХЛ1

ДСП – Светильник взрывозащищенный светодиодный подвесной для открытых промышленных площадок, производственных зданий, шахт и горных выработок.

М – уменьшенный габарит.

Х1. Мощность применяемого источника света:10 – 30 Вт.

  • Х2. Тип балласта:

012 – светильник со стандартным светодиодным драйвером;

048 – светильник с низковольтным светодиодным драйвером.

Х3. Маркировка взрывозащиты согласно ГОСТу: 1ExdIICT4.

Х4. Тип вводного отделения (транзитное или тупиковое):

Р – тупиковое вводное отделение (один кабельный ввод),

Д – транзитное вводное отделение (два кабельных ввода).

  • Х5. Вариант крепления:

Т – на трубу,

С – на серьгу,

У – на универсальную скобу,

К – на комбинированный подвес,

П – на поворотный подвес,

М – на комбинированный поворотный подвес.

  • Х6. Дополнительные опции (Если не указано – светильник поставляется в стандартной комплектации):

РЕШ – Защитная решетка.

Степень защиты: IP67.

Климатическое исполнение: УХЛ1.

Пример записи светильника со светодиодным модулем уменьшенного габарита мощностью 30 Вт, работающего от напряжения 100-300 В, со взрывозащитой 1ExdIICT4,крепление на универсальной скобе с транзитным вводным отделением, климатического исполнения и категории размещения УХЛ1, степени защиты от внешних воздействий IP67 с двумя кабельными вводами КВБ-РКЛ-G3/4-Exd для бронированного кабеля без решетки:

ДСП М30-0121 ExdIICT4 РК-Люкс Д УIP67 УХЛ1КВБ-РКЛ-G3/4-Exd

Электротехнические параметры

Напряжение питания, В 100 – 300 В, 50Гц±5% (тип балласта 012),

12,6 – 48 В AC, 17-70 В DC (тип балласта 048)

Сos φ ≥0,9
Пульсация светового потока не более 1 %
Угол распространения светового потока, ° 120
Цветовой индекс, Ra >80
Срок службы балласта не менее 100 000 часов
Диаметр подводимого кабеля 5-14мм

16-20мм (для КВБ-РКЛ-G3/4-Exd)

Сечение подсоединяемых жил 3 х (1-4 мм²)
Степень защиты IP67
Маркировка взрывозащиты 1ExdIIСT4
Климатическое исполнение УХЛ1
Масса, кг, не более 4,1
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Температура эксплуатации от -60°С до +60°С

Примеры кривых сил света

Светильник ДСП М 10

Светильник ДСП М 10

Светильник ДСП М 20

Светильник ДСП М 20













Светильник ДСП М 30

Светильник ДСП М 30















Варианты креплений и подключения светильников

На трубу с тупиковым вводным отделением (Р Т)

На трубу с тупиковым вводным отделением (Р Т)



На трубу с тупиковым вводным отделением (Р Т)

На трубу с тупиковым вводным отделением (Р Т)



На серьгу с транзитным вводным отделением (Д С)

На серьгу с транзитным вводным отделением (Д С)



На универсальную скобу с тупиковым вводным отделением (Р У)

На универсальную скобу с тупиковым вводным отделением (Р У)



На универсальную скобу с транзитным вводным отделением (Д У)

На универсальную скобу с транзитным вводным отделением (Д У)



На комбинированный подвес с тупиковым вводным отделением (Р К)

На комбинированный подвес с тупиковым вводным отделением (Р К)



На комбинированный подвес с транзитным вводным отделением (Д К)

На комбинированный подвес с транзитным вводным отделением (Д К)



На поворотный подвес с тупиковым вводным отделением (Р П)

На поворотный подвес с тупиковым вводным отделением (Р П)



На поворотный подвес с транзитным вводным отделением (Д П)

На поворотный подвес с транзитным вводным отделением (Д П)



На комбинированный поворотный подвес с тупиковым вводным отделением (Р М)

На комбинированный поворотный подвес с тупиковым вводным отделением (Р М)



На комбинированный поворотный подвес с транзитным вводным отделением (Д М)

На комбинированный поворотный подвес с транзитным вводным отделением (Д М)

Комплектность поставки

Светильник поставляется в комплекте с выбранным видом крепления и в зависимости от выбранного типа вводного отделения (тупикового или транзитного)комплектуется одним или двумя стандартными кабельными вводами КВ-РКЛ-G3/4-Exd для небронированного кабеля.

Имеется возможность изготовления светильника с кабельными вводами для бронированного кабеля, либо с метрической резьбой. В этой случае, при заказе, маркировка нестандартного кабельного ввода прописывается отдельно после условного обозначения светильника. Пример условного обозначения:

  • КВБ-РКЛ-G3/4-Exd – кабельный ввод под бронированный кабель с резьбой G3/4,
  • КВ-РКЛ-М25х1,5-Exd – кабельный ввод под небронированный кабель с резьбой М25 с шагом 1,5.

Если маркировка кабельного ввода не прописана, то устанавливается один или два кабельных ввода КВ-РКЛ-G3/4-Exd.

При заказе светильника без указания варианта крепления и типа вводного отделения (транзитное или тупиковое) нужно учитывать, что во вводном отделении будет нарезано одно отверстие с резьбой G3/4 под тупиковый монтаж и засверлены отверстия для установки поворотного подвеса.
