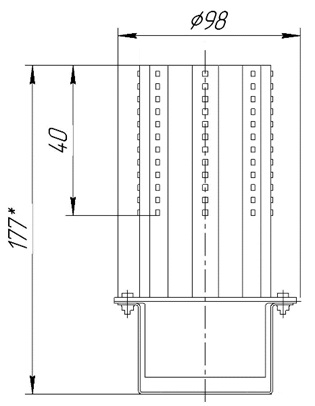

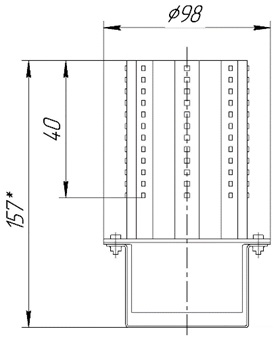

* указана минимальная длина модуля (при необходимости допустимо увеличение длины на 60 мм).

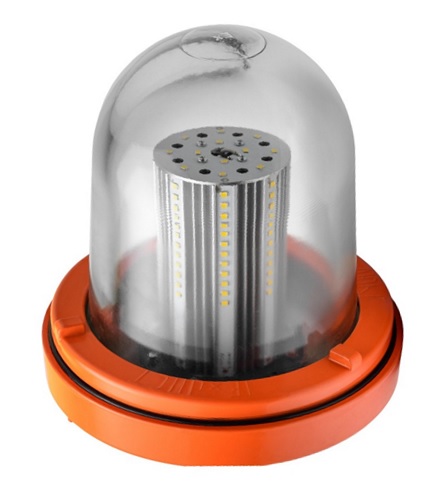

Светодиодный модуль-драйвер СМ 360.108 представляет собой ретрофит лампу и предназначен для замены устаревших источников света (ламп накаливания, люминесцентных ламп, галогенных ламп) на современные LED модули. Наиболее подходящие для модернизации светильники — с выпуклым стеклом невзрывоопасных зон наземных строений и открытых площадок, а также для стационарной установки на промышленных предприятиях, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Конструктивно модуль-драйвер состоит из двух частей: радиатора со светодиодными модулями, и драйвера в залитом теплопроводящим компаунде корпусе. Такая конструкция обеспечивает эффективный теплоотвод в процессе эксплуатации.
- Светодиодный модуль содержит 108 светодиодов в корпусе 3030 работающих на трети от номинала мощности, что повышает срок эксплуатации источника света до 100 000 часов.
- Световой поток светодиодного модуля мощностью 40 Вт превосходит газоразрядную лампу типа ДНА (ДРИ) 70 Вт, что снижает энергопотребление светильника более чем вдвое.
- В качестве источника света используются светодиоды ведущих производителей таких как Seoul, Osram, Nichia цветовых температур от 3200К до 6500К.
- Большой срок службы светодиодного модуль-драйвера избавляет от необходимости частой замены ламп и не требует дополнительного обслуживания.
- Конструкция не требует дополнительных доработок, в комплект входит весь необходимый крепеж (по умолчанию – в крепежные отверстия патрона Е27).
- Имеется возможность настройки длины вылета светодиодного модуля для лучшего светораспределения под колпак светильника.
- Светодиодный модуль-драйвер совместим с блоком аварийного питания РК-ЛЮКС, обеспечивающим работу его при отключенном внешнем питании в течении 3 часов (аварийное освещение).
Таблица выбора светильников
| Модель | Мощность, Вт | Световой поток, Лм | Масса, кг | Код заказа |
| РК-ЛЮКС СМ 360.108.30 | 30 | 5200 | 0,4 | 400401 |
| РК-ЛЮКС СМ 360.108.40 | 40 | 6900 | 0,4 | 400441 |
* Допустим заказ светодиодных модуль-драйверов нестандартной мощности, например, на 65 Вт, при этом возможен шаг мощности в 1 Вт.
**Значение светового потока и мощности может отличаться на 5%.
Структура условного обозначения
РК-ЛЮКС СМ 360.108.Х1 X2 X3
РК-ЛЮКС СМ — светодиодный модуль драйвер
- X1 — Мощность применяемого источника света
30, 40 Вт
- X2 — Вынос (увеличение длины модуля за счет установки дополнительный стоек) светодиодного модуля для улучшения светораспределения
10, 20, 30, 40, 50, 60 мм
X3 — Дополнительные опции (если не указано, светильник поставляется в стандартной комплектации)
АО3 — Наличие аккумуляторной батареи, обеспечивающей автономное питание светильника на срок 3 часа
Пример формулировки заказа светодиодный модуль драйвера мощностью 40 Вт с выносом 20 мм:
РК-ЛЮКС РК-ЛЮКС СМ 360.108.40 20
ЭЛЕКТРОТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Напряжение питания: | 100-260 В, 50Гц±5% |
| Сos φ, не ниже | ≥0,98 |
| Пульсация светового потока | не более 3% |
| Срок службы | не менее 100 000 часов |
| Цветовой индекс, Ra | >80 |
| КЦТ (коррелированная цветовая температура), К* | 5000 |
| Сечение подсоединяемых жил | 3 х 1-2,5 мм² |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | I |
| Температура эксплуатации | от -30°С до +45°С |
* Может быть применен источник света с другой температурой при указании в заказе
ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ

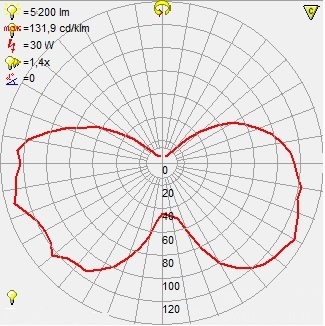

РК-ЛЮКС СМ 360.108.30

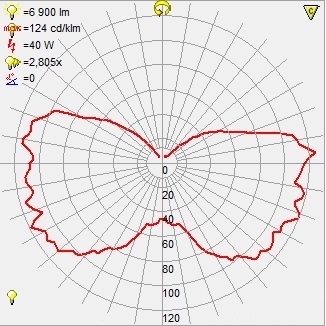

фотометрическая кривая РК-ЛЮКС СМ 360.108.40
Варианты креплений и подключения светильников

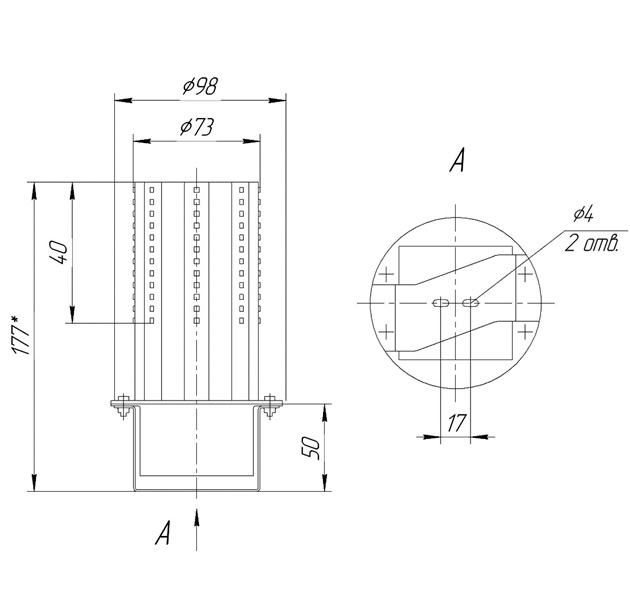

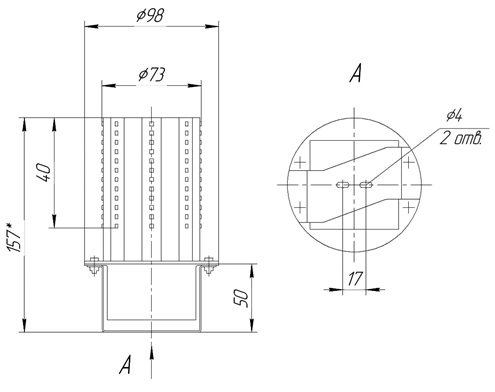

Светодиодный модуль драйвер РК-ЛЮКС СМ 360.108.30 Вт
Светодиодный модуль драйвер РК-ЛЮКС СМ 360.108.40 Вт
Комплектность поставки
Светодиодный модуль-драйвер поставляется в комплекте с креплением в штатные отверстия патрона Е27 и трехконтактной клеммой для подключений питания.
СХЕМА ПОДКЛЮЧЕНИЯ (ОПЦИЯ АО3)
Подключение светильников опцией АО3 может производиться по 2-х проводной или 3-х проводной схемам.

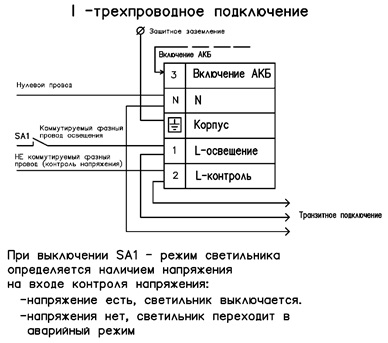

3-х проводная схема подключения светильника 220в приведена на рисунке I. Критерием включения светильника в аварийный режим работы является наличие или отсутствие напряжения на шине контроля напряжения L-контроль и состояние выключателя SA1 линии освещения L-освещения. Алгоритм работы приведен под рисунком.
При отсутствии в сети освещения линии контроля напряжения L-контроль, светильник может быть подключен по 2-х проводной схеме.

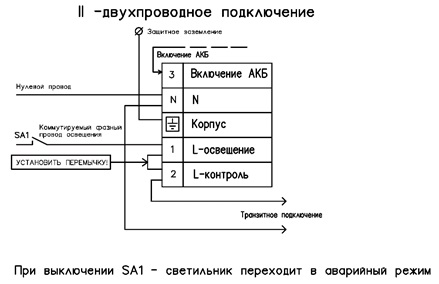

2-х проводная схема подключения светильника 220В приведена на рисунке II. Для реализации 2-х проводного подключения необходимо на клеммнике светильника установить перемычку между клеммами 1,2 (L-освещения и L-контроль)
Перед эксплуатацией аварийного светильника активировать аккумуляторную батарею
