РК-ЛЮКС СДУ 20 Вт-300 Вт

Запросить стоимость

НАЗНАЧЕНИЕ

Светодиодные светильники СДУ предназначены для общего освещения невзрывоопасных зон наземных строений и открытых площадок, а также для стационарной установки на промышленных предприятиях, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты. Преимуществом светильников данного типа является высокая светоотдача, долговечность и виброустойчивость.

ОСОБЕННОСТИ КОНСТРУКЦИИ

• Конструктивно светильник состоит из двух независимых систем термостатирования: отделения драйвера и отделения источника света. Такая конструкция обеспечивает эффективный теплоотвод в процессе эксплуатации.
• Корпус изготовлен из анодированного алюминиевого профиля со стеклом из противоударного оптического поликарбоната.
• Конструкция данной серии светильников обеспечивает универсальность установки: монтаж светильников производится на ровную горизонтальную или вертикальную поверхность. Местом установки может служить поверхность потолка, стены, колонны, столбы, трос и т.п.
• Светильник подключается к питанию с помощью клеммных зажимов, расположенных в вводной коробке с уровнем взрывозащиты 1 Ех е IIС T6 в случае взрывозащищенного исполнения.
• В качестве источника света используются светодиоды ведущих производителей таких как Seoul, Osram, Samsung цветовых температур от 3200К до 6500К.
• Светильник может оснащаться вторичной оптикой, по требованию заказчика.
• Конструкция светильника модульная, светильник 200 Вт представляет собой два модуля по 100 Вт, светильник 300 Вт представляет собой два модуля по 150 Вт.
КОМПЛЕКТНОСТЬ ПОСТАВКИ
Светильник поставляется в комплекте с выбранным видом крепления и в зависимости от необходимого типа подключения (тупикового или транзитного) комплектуется одним или двумя стандартными кабельными вводами типа M12 во вводном отделении (Светильники в общепромышленном исполнении вместо вводной коробки комплектуются постоянно присоединенным кабелем)
Имеется возможность изготовления светильника с кабельными вводами для кабеля большого сечения (кроме светильников с креплением консольного типа). В этом случае, при заказе, маркировка нестандартного кабельного ввода прописывается отдельно после условного обозначения светильника. Пример условного обозначения:
— М25 – кабельный ввод под кабель с сечением 13 — 18 мм.
— М32 – кабельный ввод под кабель с сечением 18 — 25 мм.
Если маркировка кабельного ввода не прописана, то устанавливается один или два кабельных ввода М12.
При заказе светильника без указания типа крепления и типа подключения нужно учитывать, что светильник будет снабжен двумя болтами М8 в верхнем пазе для крепления на монтажный профиль и одним стандартным кабельным вводом.

Таблица выбора светильников

* Допустим заказ светодиодных светильников нестандартной мощности, например, на 44 Вт, при этом возможен шаг мощности в 1 Вт.
**Значение светового потока и мощности может отличаться на 5%.

Структура условного обозначения

Напряжение питания:	100-260 В, 50Гц±5%
Сos φ, не ниже	≥0,98
Пульсация светового потока	не более 0,1%
Срок службы драйвера	не менее 100 000 часов
Цветовой индекс, Ra	>80
КЦТ (коррелированная цветовая температура), К*	5000 (на заказ 3200 или 4000)
Диаметр подводимого кабеля	Кабельный ввод М12: 4-7 мм Кабельный ввод М25: 13 — 18 мм Кабельный ввод М32: 18 — 25 мм
Сечение подсоединяемых жил	3 х 1-2,5 мм²
Маркировка взрывозащиты*	2 Ex nR IIС T6 Gc
Уровень пылевлагозащиты	IP67
Климатическое исполнение	УХЛ1
Масса, не более, кг	7,8 (для светильника мощностью 150 Вт)
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	I
Температура эксплуатации	от -60°С до +45°С

* Может быть применен источник света с другой цветовой температурой при указании в заказе.

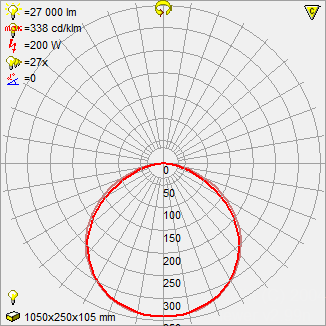

ФОТОМЕТРИЧЕСКИЕ КРИВЫЕ

РК-ЛЮКС СДУ 80-012

РК-ЛЮКС СДУ 100-012

РК-ЛЮКС СДУ 100-012

РК-ЛЮКС СДУ 200-012



Варианты креплений и подключения светильников

На серьгу (С)

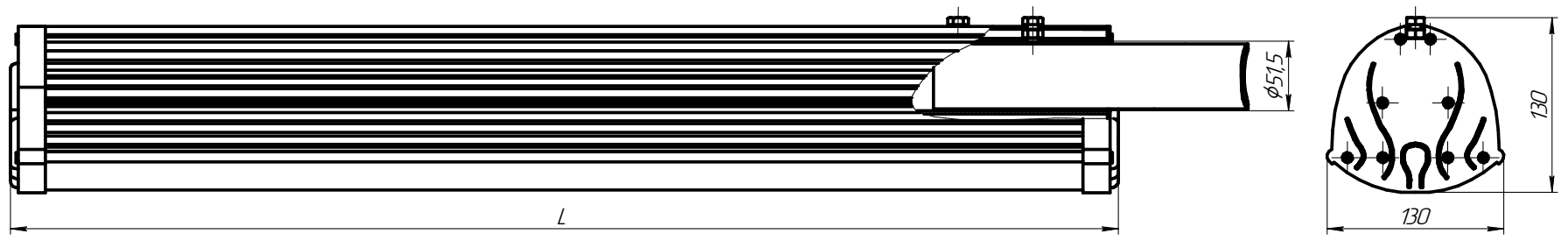

На консоль (К)

На поворотный подвес с тупиковым вводным отделением (П)

Комплектность поставки

Светильник поставляется в комплекте с выбранным видом крепления и в зависимости от необходимого типа подключения (тупикового или транзитного) комплектуется одним или двумя стандартными кабельными вводами типа M12 во вводном отделении (Светильники в общепромышленном исполнении вместо вводной коробки комплектуются постоянно присоединенным кабелем)
Имеется возможность изготовления светильника с кабельными вводами для кабеля большого сечения (кроме светильников с креплением консольного типа). В этом случае, при заказе, маркировка нестандартного кабельного ввода прописывается отдельно после условного обозначения светильника. Пример условного обозначения:
— М25 – кабельный ввод под кабель с сечением 13 — 18 мм.
— М32 – кабельный ввод под кабель с сечением 18 — 25 мм.
Если маркировка кабельного ввода не прописана, то устанавливается один или два кабельных ввода М12.
При заказе светильника без указания типа крепления и типа подключения нужно учитывать, что светильник будет снабжен двумя болтами М8 в верхнем пазе для крепления на монтажный профиль и одним стандартным кабельным вводом.
